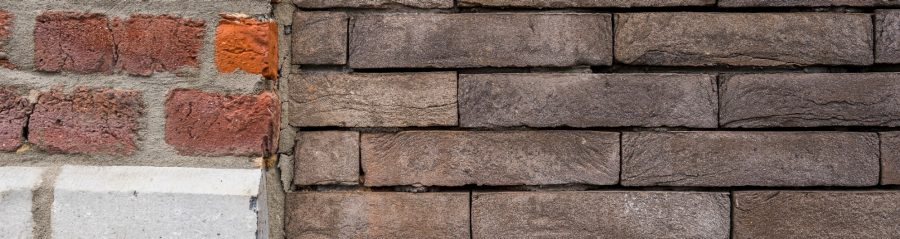

Comment déterminer l’emplacement et l’écart entre les joints de dilatation ?
Le meilleur endroit pour réaliser les joints de dilatation et l’écart entre ceux-ci doivent être déterminés par l’ingénieur, conformément aux dispositions de la norme NBN EN 1996-2 ANB et aux directives des STS 22.
L’emplacement des joints de dilatation est notamment déterminé par :
- la géométrie du bâtiment
- le type de mur
- les détails de construction spécifiques
- les exigences esthétiques
L’écart entre les joints de dilatation est également déterminé par la géométrie du bâtiment et les propriétés de la maçonnerie.
Quel est l’écart maximal entre les joints de mouvement ?
L’Eurocode 6 (NBN EN 1996-2 ANB) mentionne un écart maximal de 12 m entre les joints de mouvement (épaisseur du joint de 10 à 15 mm) pour les murs extérieurs non porteurs non armés en maçonnerie de briques.
À condition de disposer de l’expérience nécessaire et de respecter certaines conditions, cet écart peut être porté à 18 m.
Ces conditions sont reprises dans les STS 22 et sont notamment déterminées par :
- le type de mortier
- la liberté de mouvement de la paroi extérieure du mur creux par rapport à la paroi intérieure du mur creux
- les affaiblissements dans la maçonnerie, tels que les encadrements ou profilés de portes et de fenêtres
- l’exposition effective aux variations hygriques et thermiques
L’écart entre un joint de mouvement et un assemblage rigide (joint enclavé) joue également un rôle important. Cet écart peut représenter au maximum la moitié de l’écart habituel entre deux joints de mouvement.
Influence de l’armature de maçonnerie
L’utilisation d’une armature de maçonnerie permet d’augmenter jusqu’à 40 % l’écart entre deux joints.
Joints de dilatation horizontaux
Outre les joints de dilatation verticaux, des joints de dilatation horizontaux peuvent également être nécessaires.
Il est généralement admis que l’écart maximal entre des joints horizontaux d’une épaisseur de 10 à 15 mm est d’environ 9 m.
Pendant l’érection de la maçonnerie, les joints de dilatation sont laissés ouverts. Ils sont ensuite remplis à l’aide d’un matériau imputrescible et compressible. Du côté visible, le joint est finalement obturé à l’aide d’un mastic élastique.
Point d’attention important
Les crochets de liaison placés à proximité du joint de dilatation ne doivent jamais se trouver à plus de 50 cm du joint de dilatation.
Intégration esthétique des joints de dilatation
Lorsque les lignes verticales des joints élastiques n’ont pas été intégrées dans la conception esthétique, elles peuvent être perçues comme des éléments visuellement perturbateurs. Une solution consiste à placer ces joints derrière une descente d’eau de pluie ou à les intégrer dans un décrochement de la façade.
Les joints de dilatation ne sont pas des joints de tassement
Il ne faut pas confondre les joints de dilatation avec les joints de tassement. Ces derniers sont des joints qui séparent totalement différentes parties contiguës d’un bâtiment. Ils peuvent, par exemple, être nécessaires pour compenser les différences de tassement du sol. Ils se prolongent sur toute la hauteur du bâtiment, fondations comprises.
