Rénovation de façade avec briques de parement: détails techniques

La technique de la maçonnerie extérieure apparente en brique de parement marie les avantages du mur creux traditionnel et les qualités de la brique de parement. Vous trouverez ci-dessous les détails techniques.

1. Fondations
    1.1. Mur massif
        1.1.1. Avec élargissement des fondations
        1.1.2. Avec console de suspension
    1.2. Mur massif, après démolition du parement du mur creux
        1.2.1. Pas de travaux de fondation
        1.2.2. Avec élargissement des fondations
        1.2.3. Avec console de suspension

2. Jonctions avec la toiture en pente
    2.1. Mur massif, après démolition du parement du mur creux
        2.1.1. Corniche - débord suffisant
        2.1.2. Corniche - débord insuffisant sans adaptations à l'intérieur
        2.1.3. Corniche - débord insuffisant avec adaptations à l'intérieur
        2.1.4. Côté - débord suffisant
        2.1.5. Côté - débord insuffisant

3. Jonction avec la toiture plate
    3.1. Mur massif et mur massif, après démolition du parement du mur creux
        3.1.1. Rive de toiture plate
        3.1.2. Transition toiture plate - façade

4. Jonction avec le châssis de fenêtre
    4.1. Mur massif et mur massif, après démolition du parement du mur creux
        4.1.1. Nouveau, raccord supérieur
        4.1.2. Nouveau, raccord inférieur
        4.1.3. Nouveau, raccord latéral
    4.2. Mur massif
        4.2.1. Conservé, raccord supérieur
        4.2.2. Conservé, raccord inférieur
        4.2.3. Conservé, raccord latéral
    4.3. Mur massif, après démolition du parement du mur creux
        4.3.1. Conservé, raccord supérieur
        4.3.2. Conservé, raccord inférieur
        4.3.3. Conservé, raccord latéral

5. Jonction avec la porte
    5.1. Mur massif et mur massif, après démolition du parement du mur creux
        5.1.1. Nouveau, raccord inférieur
    5.2. Mur massif
        5.2.1. Conservé, raccord inférieur
    5.3. Mur massif, après démolition du parement du mur creux
        5.3.1. Conservé, raccord inférieur

1. Fondation

1.1. Mur massif

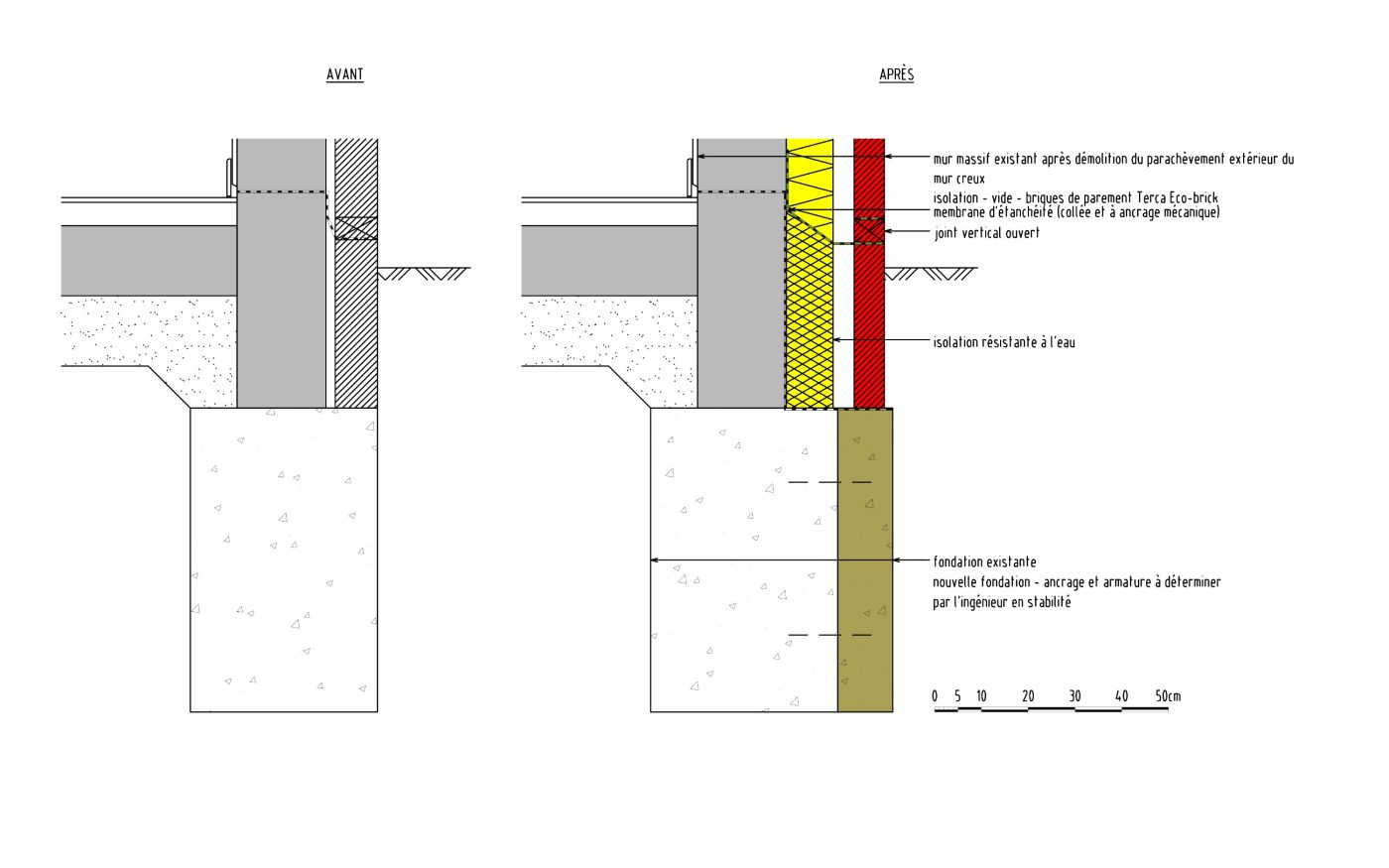

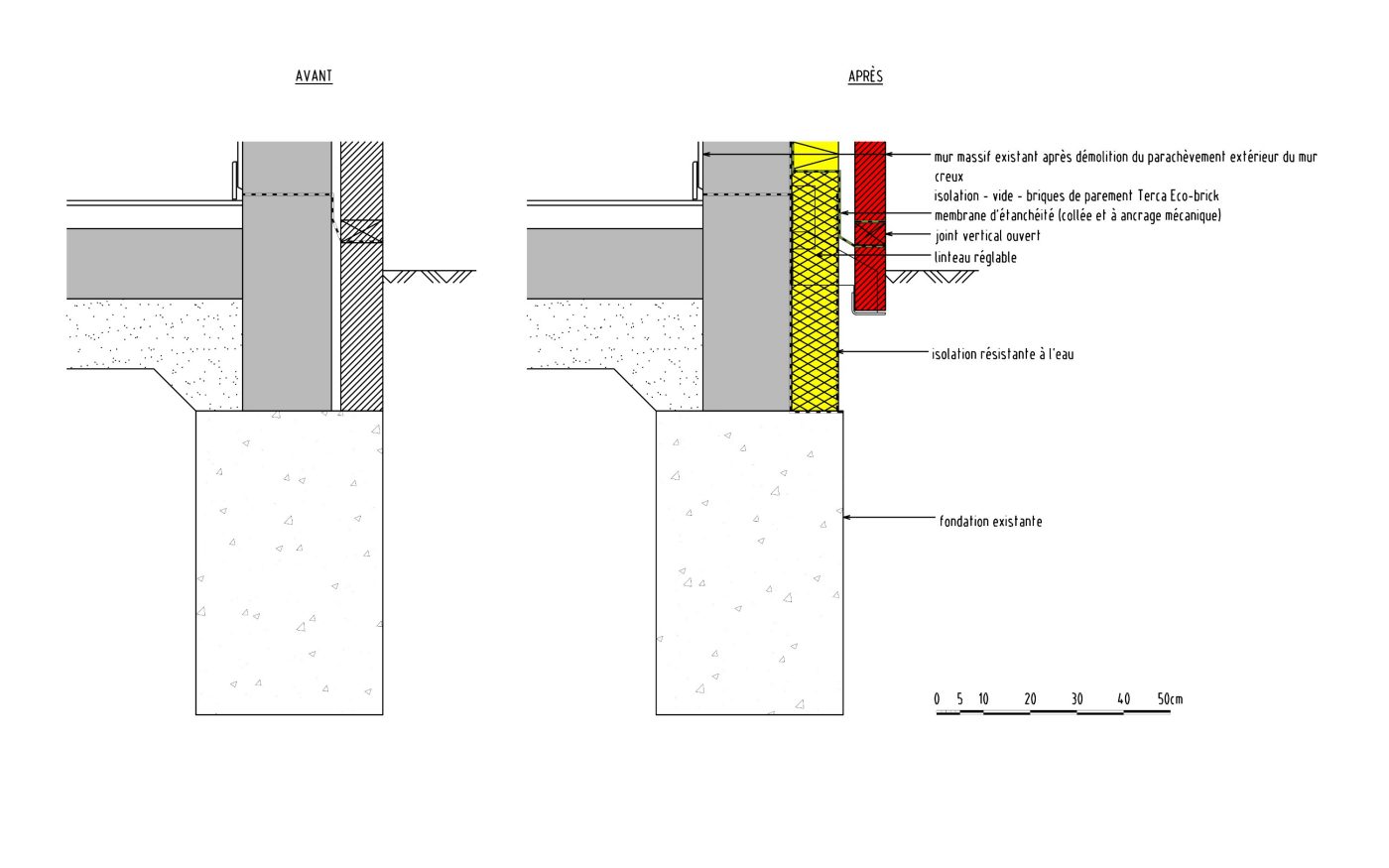

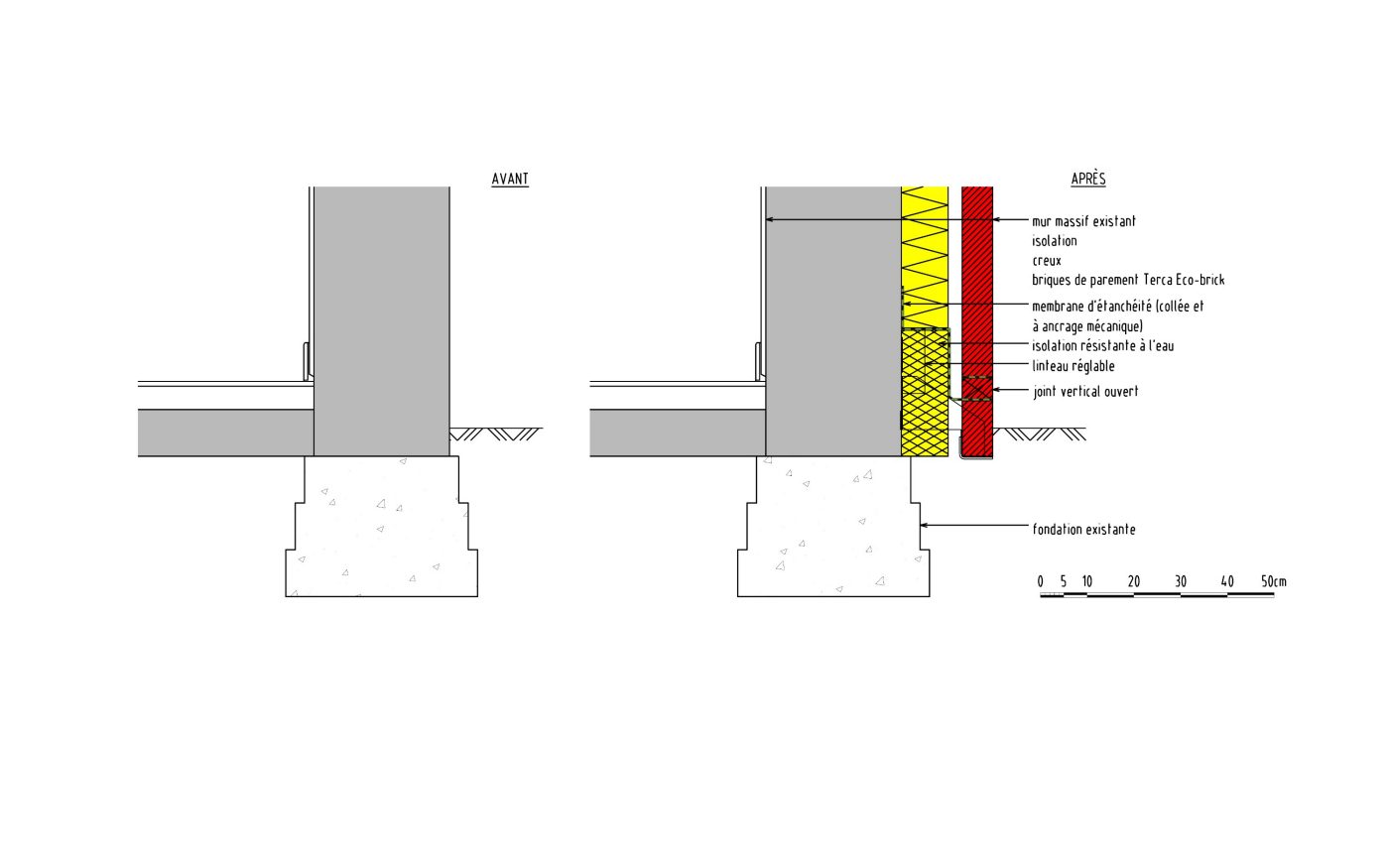

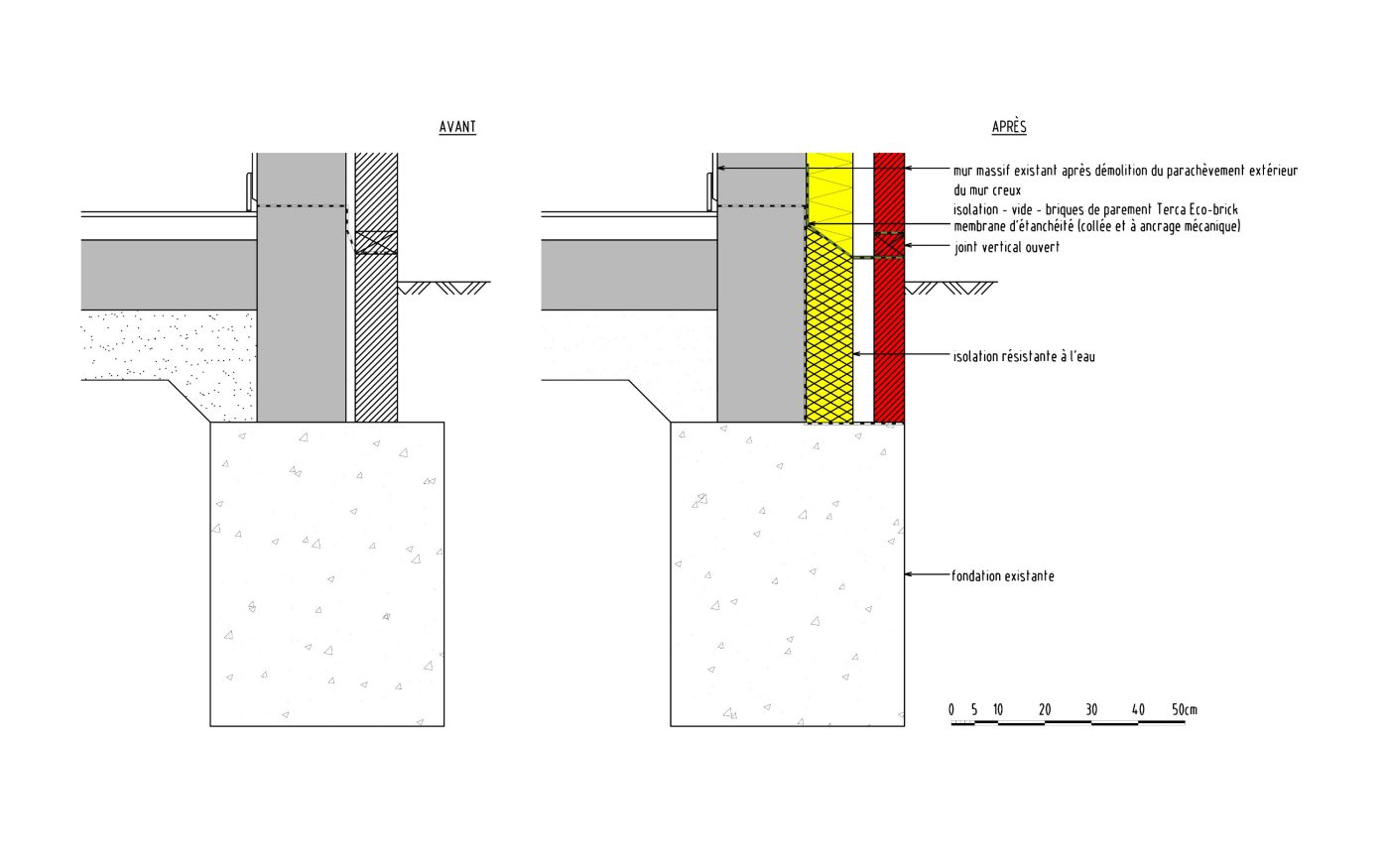

1.1.1. Avec élargissement des fondations

Le creux sous la membrane d'étanchéité pourra aussi être rempli.

S’il est possible d’exécuter des travaux de terrassement, il sera préférable de creuser les fondations plus en profondeur afin de pouvoir ainsi enfouir plus profondément l’isolation de creux et minimiser les ponts thermiques à hauteur des fondations.

Retourner en haut.

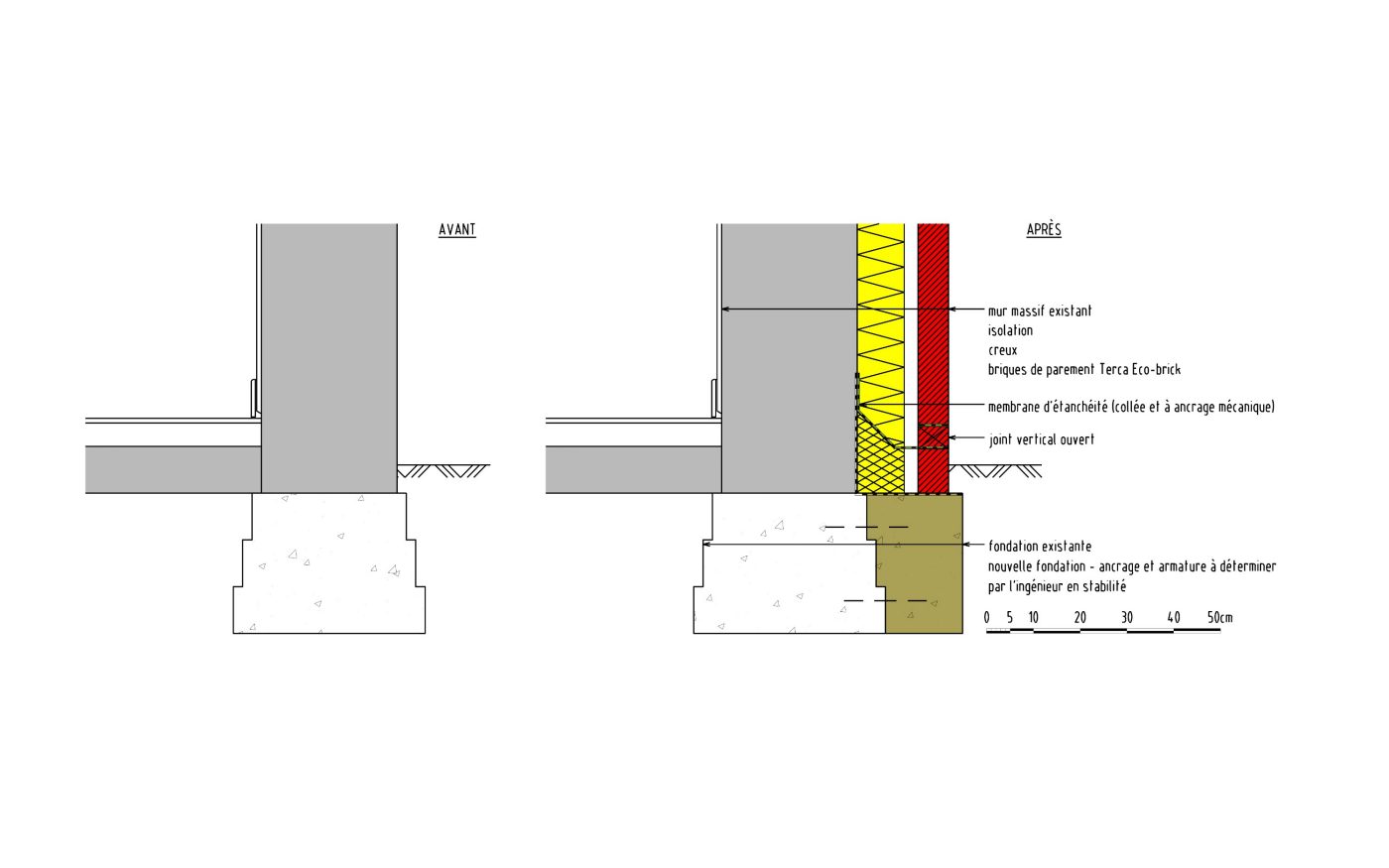

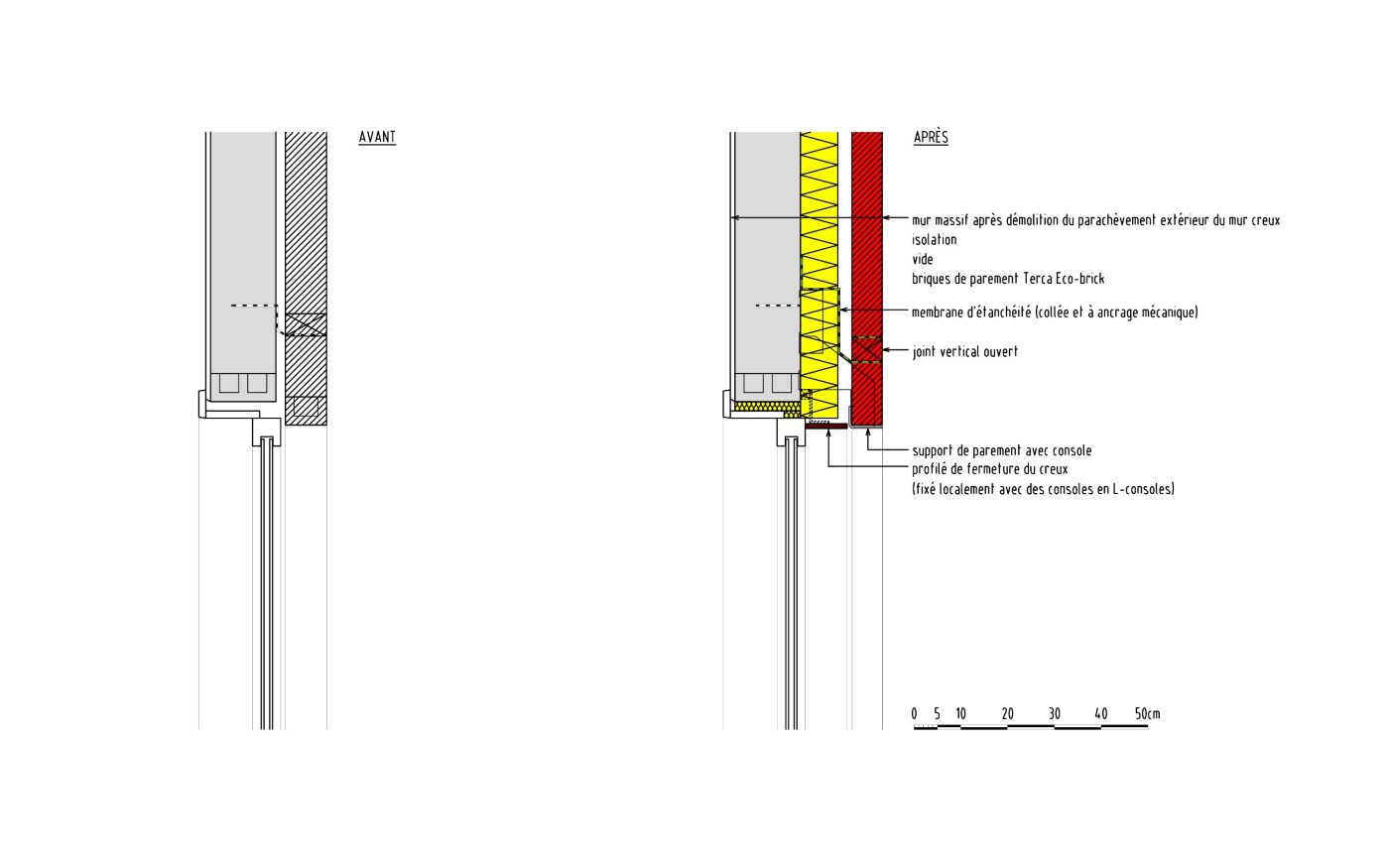

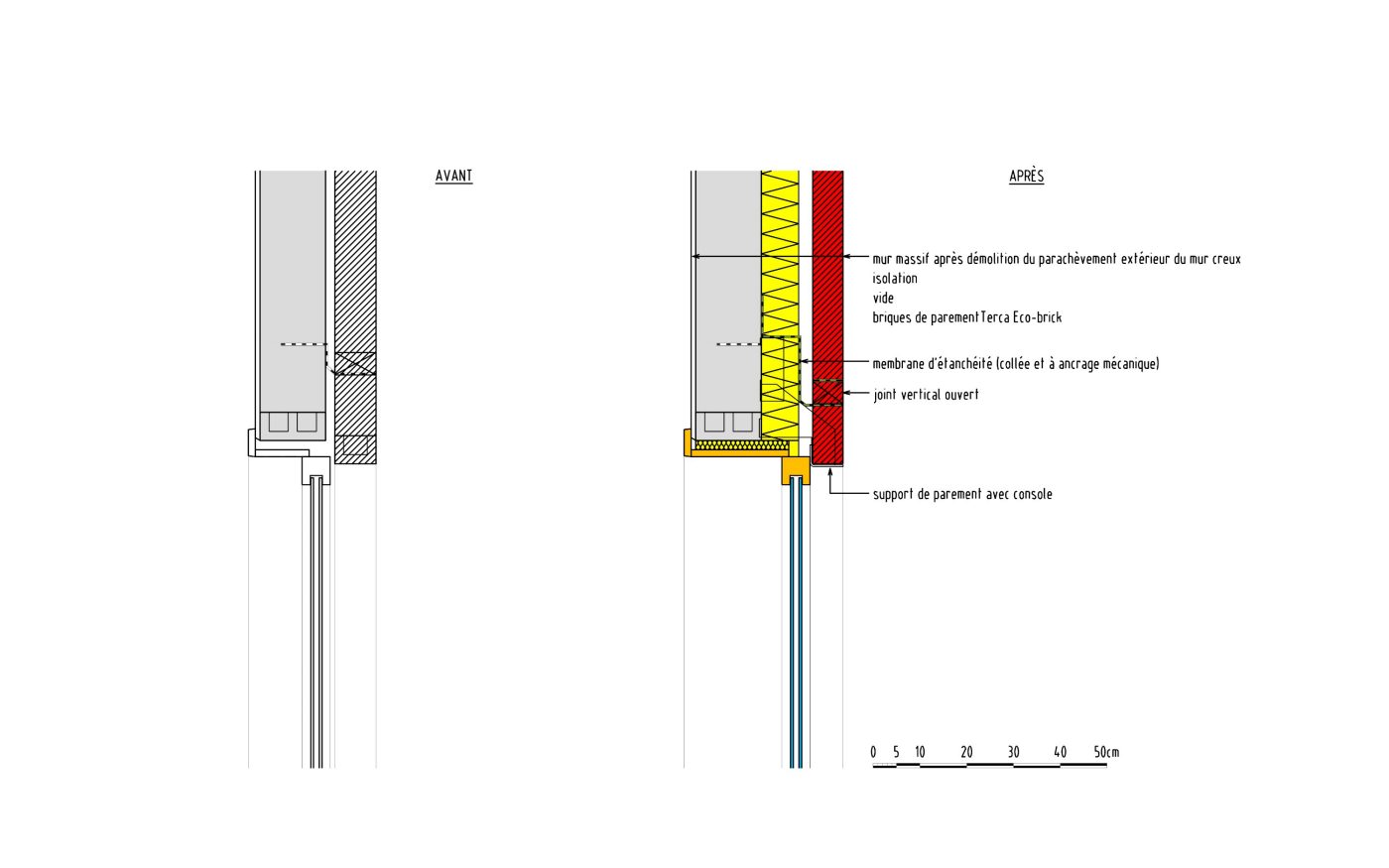

1.1.2. Avec console de suspension

Lorsque le profilé de suspension du parement sera situé sous le niveau du sol, il sera conseillé d'utiliser un profilé en acier inoxydable.

S’il est possible d’exécuter des travaux de terrassement, il sera préférable de creuser les fondations plus en profondeur afin de pouvoir ainsi enfouir plus profondément l’isolation de creux et minimiser les ponts thermiques à hauteur des fondations.

Retourner en haut.

1.2. Mur massif, après démolition du parement du mur creux

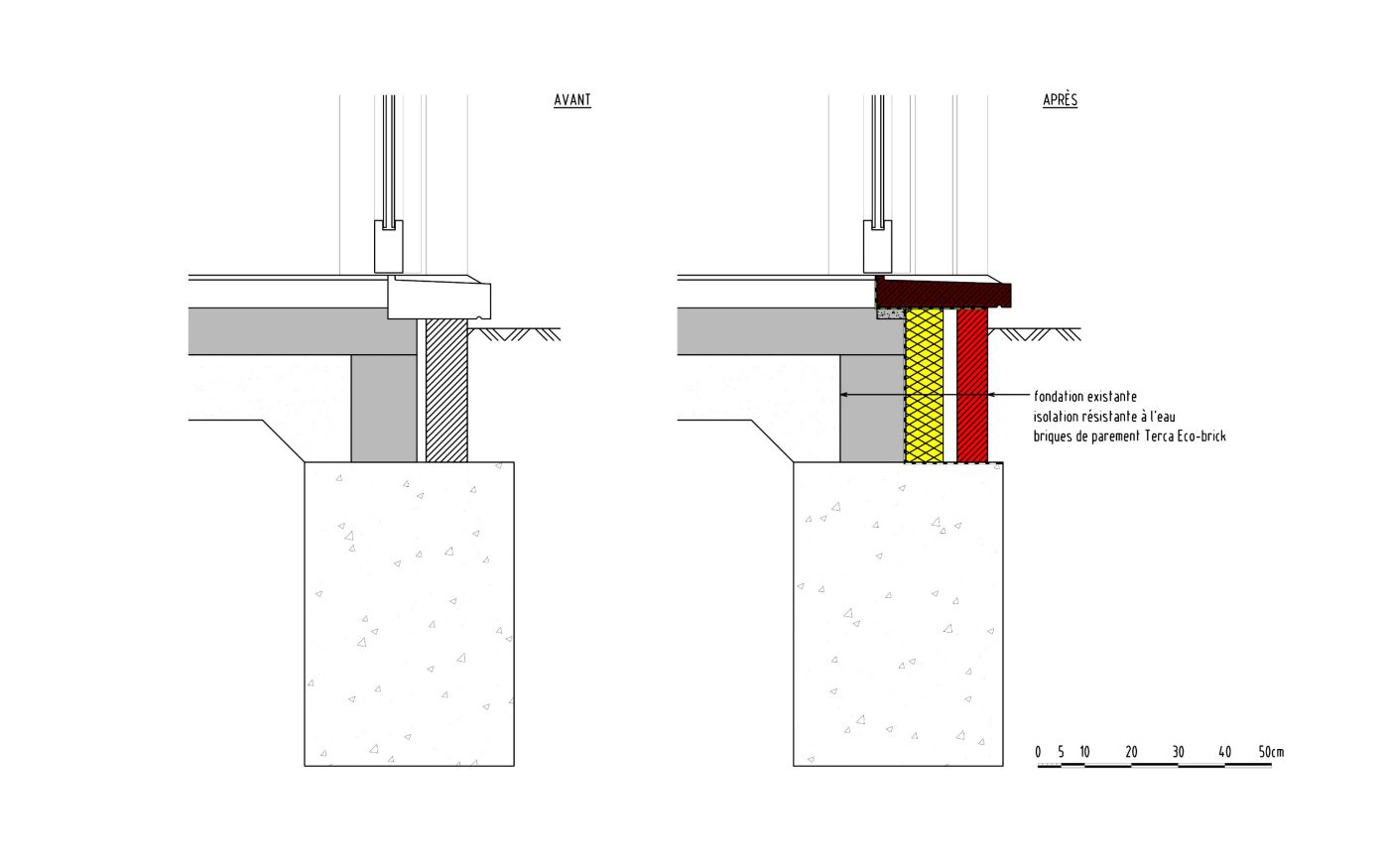

1.2.1. Pas de travaux de fondation

Le creux sous la membrane d'étanchéité pourra aussi être rempli.

Retourner en haut.

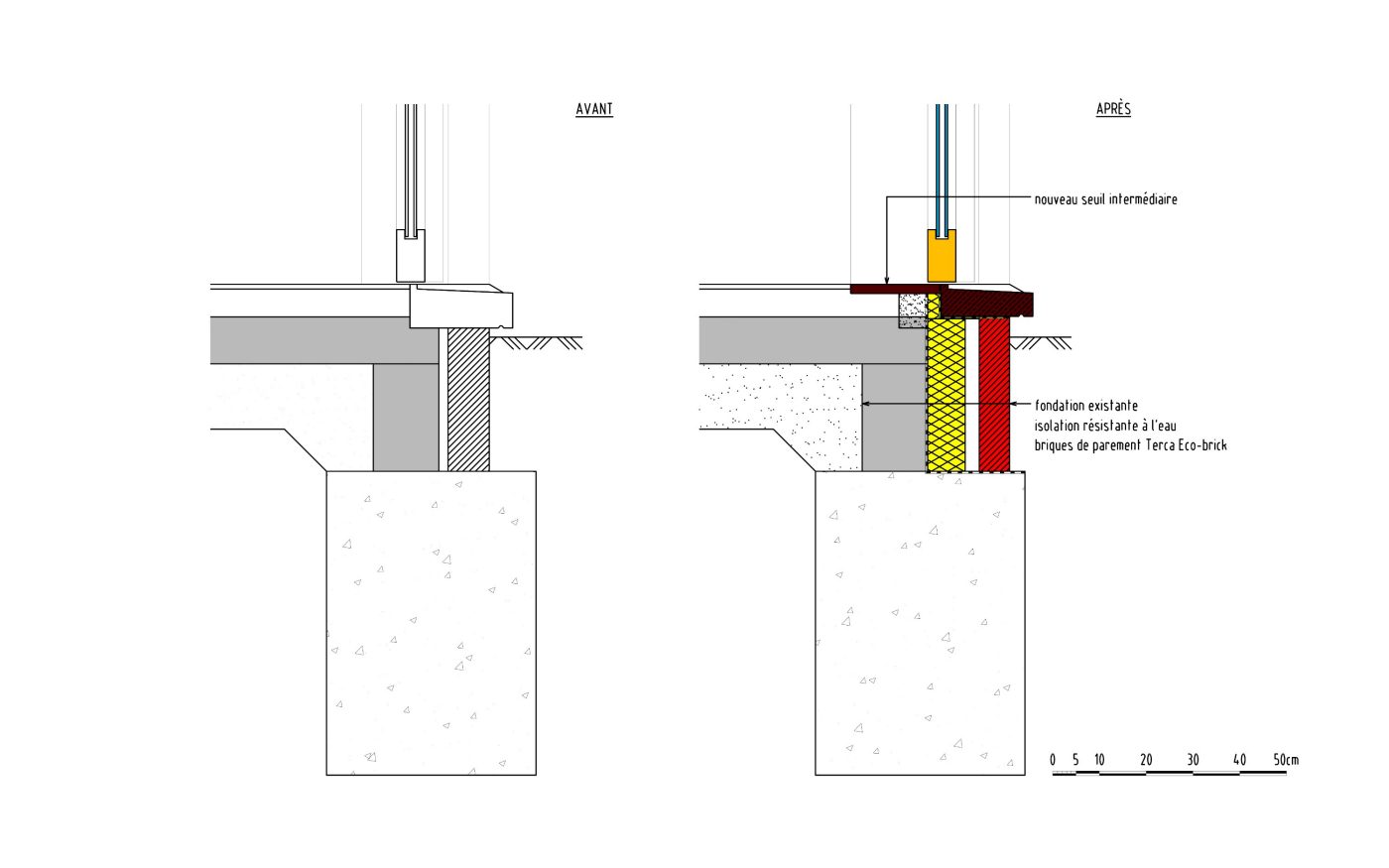

1.2.2. Avec élargissement des fondations

Le creux sous la membrane d'étanchéité pourra aussi être rempli.

Retourner en haut.

1.2.3. Avec console de suspension

Lorsque le profilé de suspension du parement sera situé sous le niveau du sol, il sera conseillé d'utiliser un profilé en acier inoxydable.

Retourner en haut.

2. Jonctions avec la toiture en pente

2.1. Mur massif, après démolition du parement du mur creux

2.1.1. Corniche - débord suffisant

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure.

Retourner en haut.

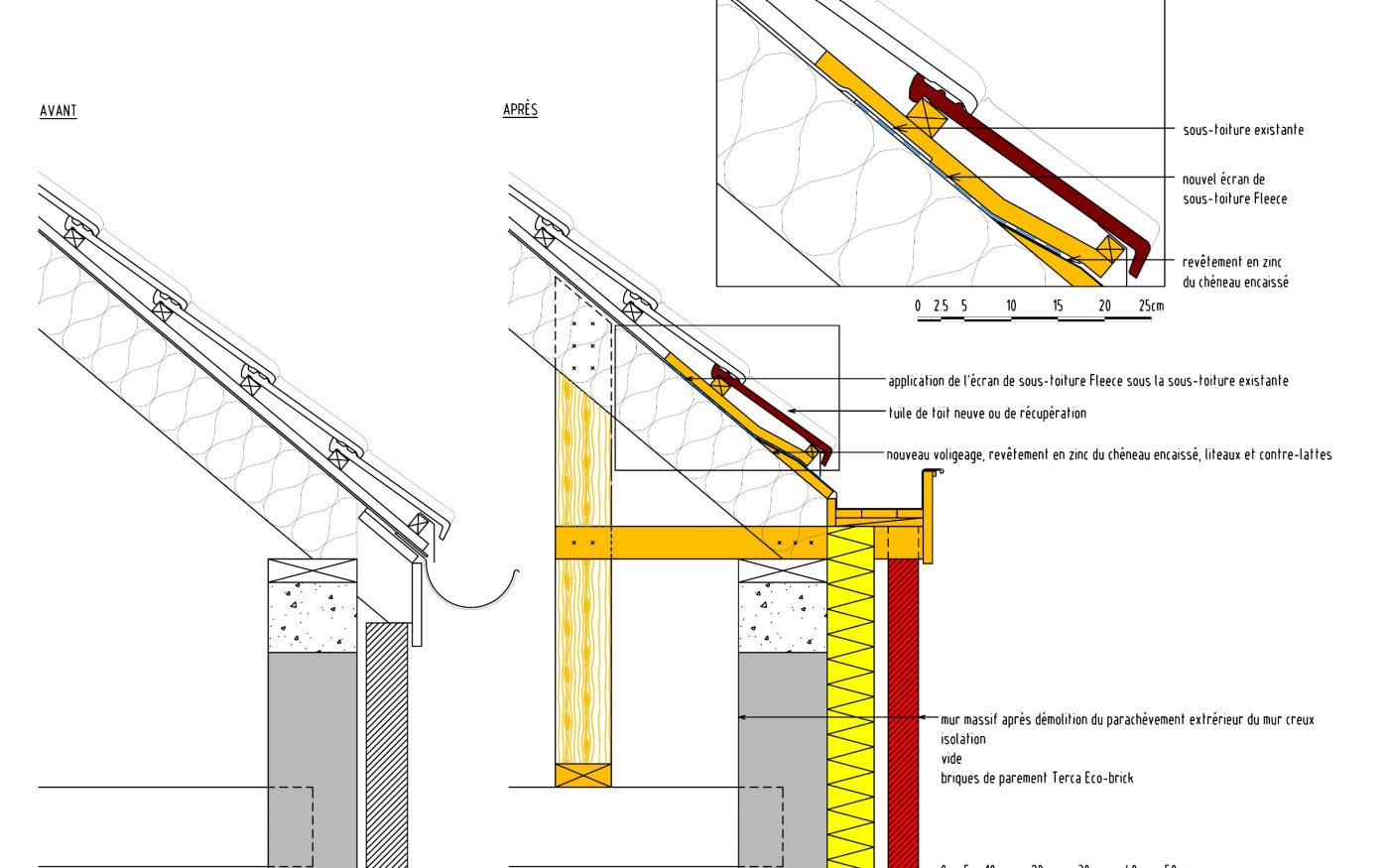

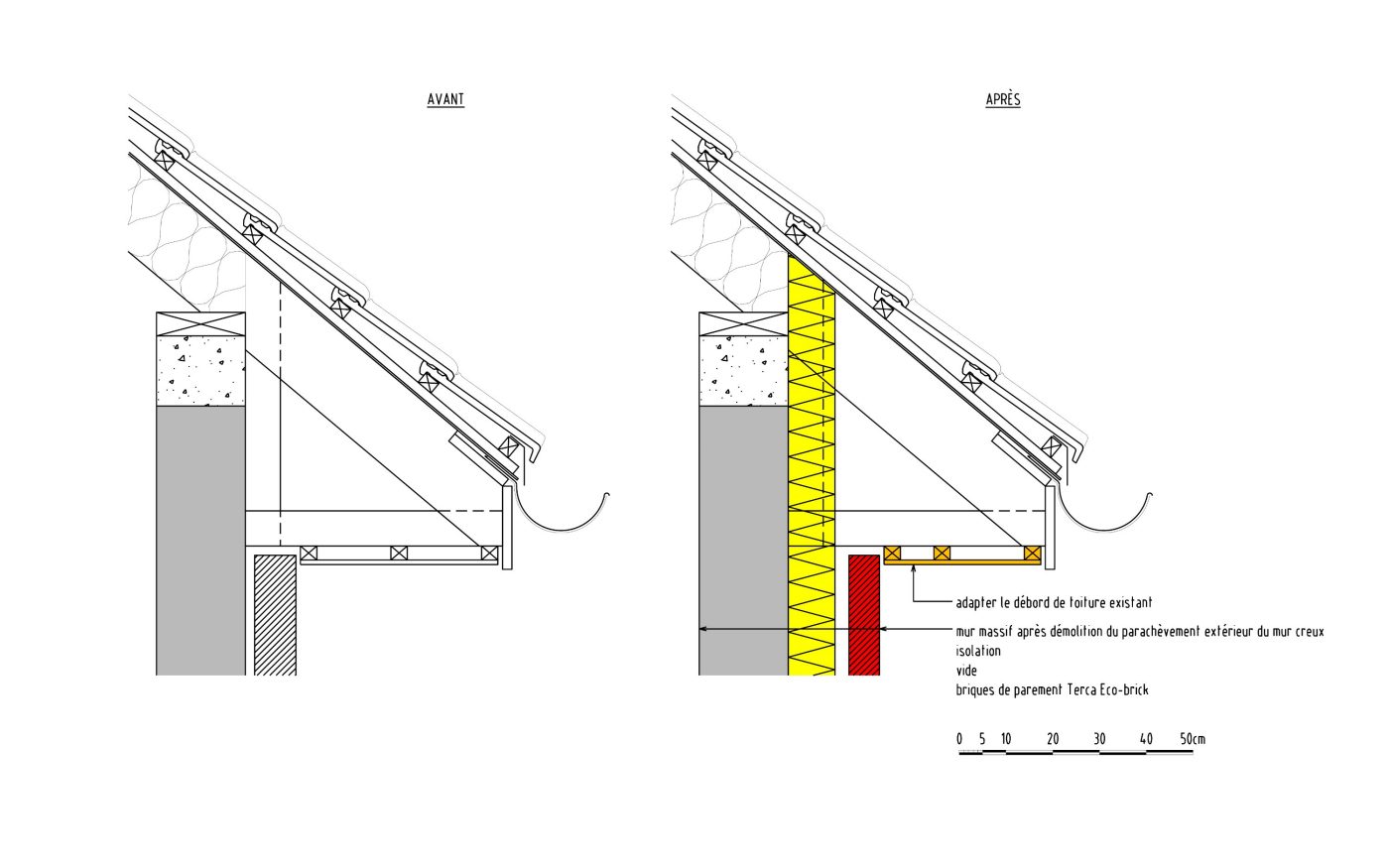

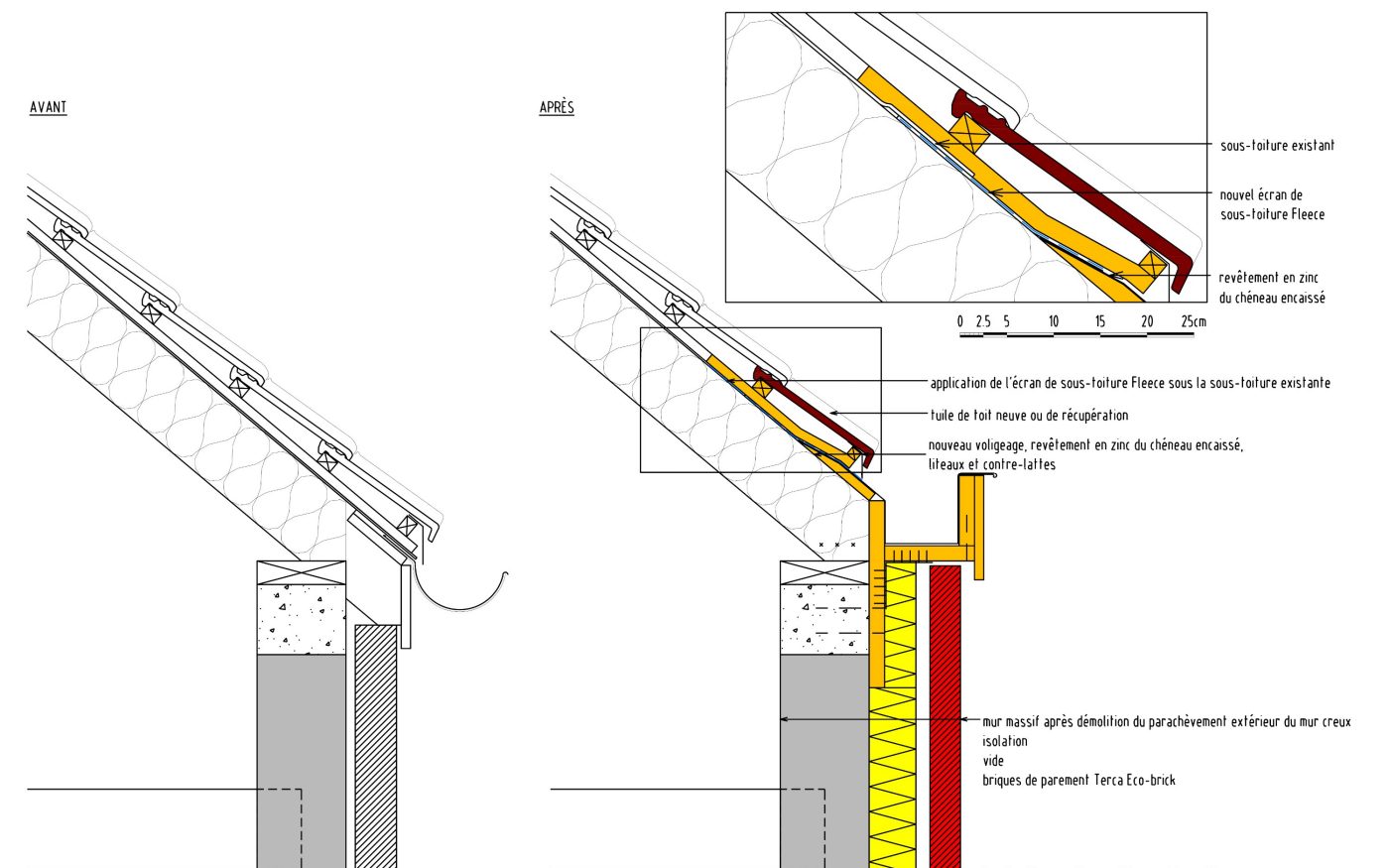

2.1.2. Corniche - débord insuffisant sans adaptations à l’intérieur

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Comme principe, le revêtement de la corniche a été reproduit. Le détail du parachèvement dépendra du matériau choisi. La (les) nouvelle(s) contre-latte(s) a (ont) été dessinée(s) systématiquement et on a utilisé une planche de corniche en forme de coin. Il s'agit d'une des possibilités. Travailler avec une planche de corniche constitue une recommandation de la NIT 175, mais ce sera difficilement réalisable en rénovation. On pourra aussi travailler avec une sous-latte ventilée.

Retourner en haut.

2.1.3. Corniche - débord insuffisant avec adaptations à l’intérieur

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Comme principe, le revêtement de la corniche a été reproduit. Le détail du parachèvement dépendra du matériau choisi. La (les) nouvelle(s) contre-latte(s) a (ont) été dessinée(s) systématiquement et on a utilisé une planche de corniche en forme de coin. Il s'agit d'une des possibilités. Travailler avec une planche de corniche constitue une recommandation de la NIT 175, mais ce sera difficilement réalisable en rénovation. On pourra aussi travailler avec une sous-latte ventilée.

Retourner en haut.

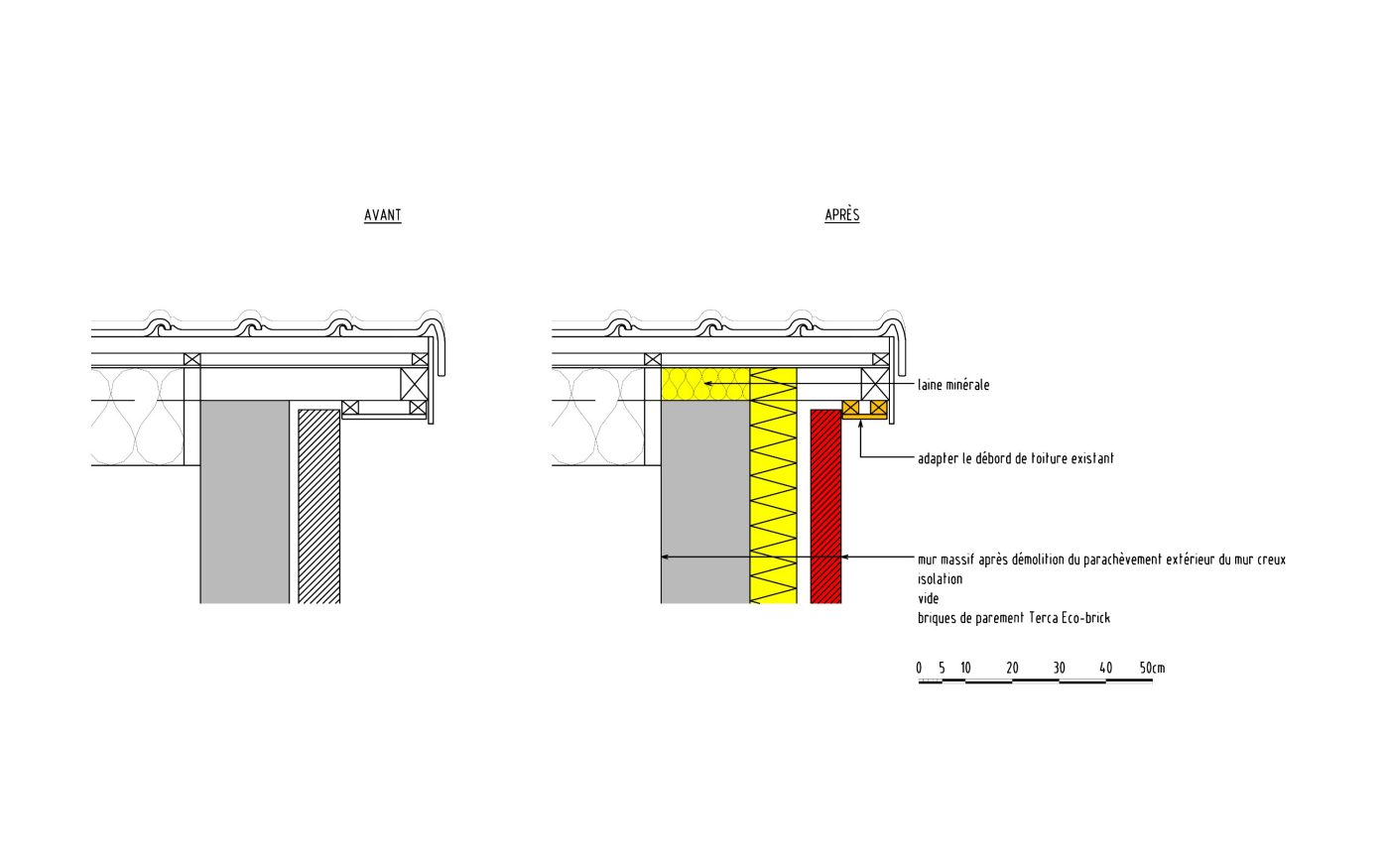

2.1.4. Côté - débord suffisant

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure.

Retourner en haut.

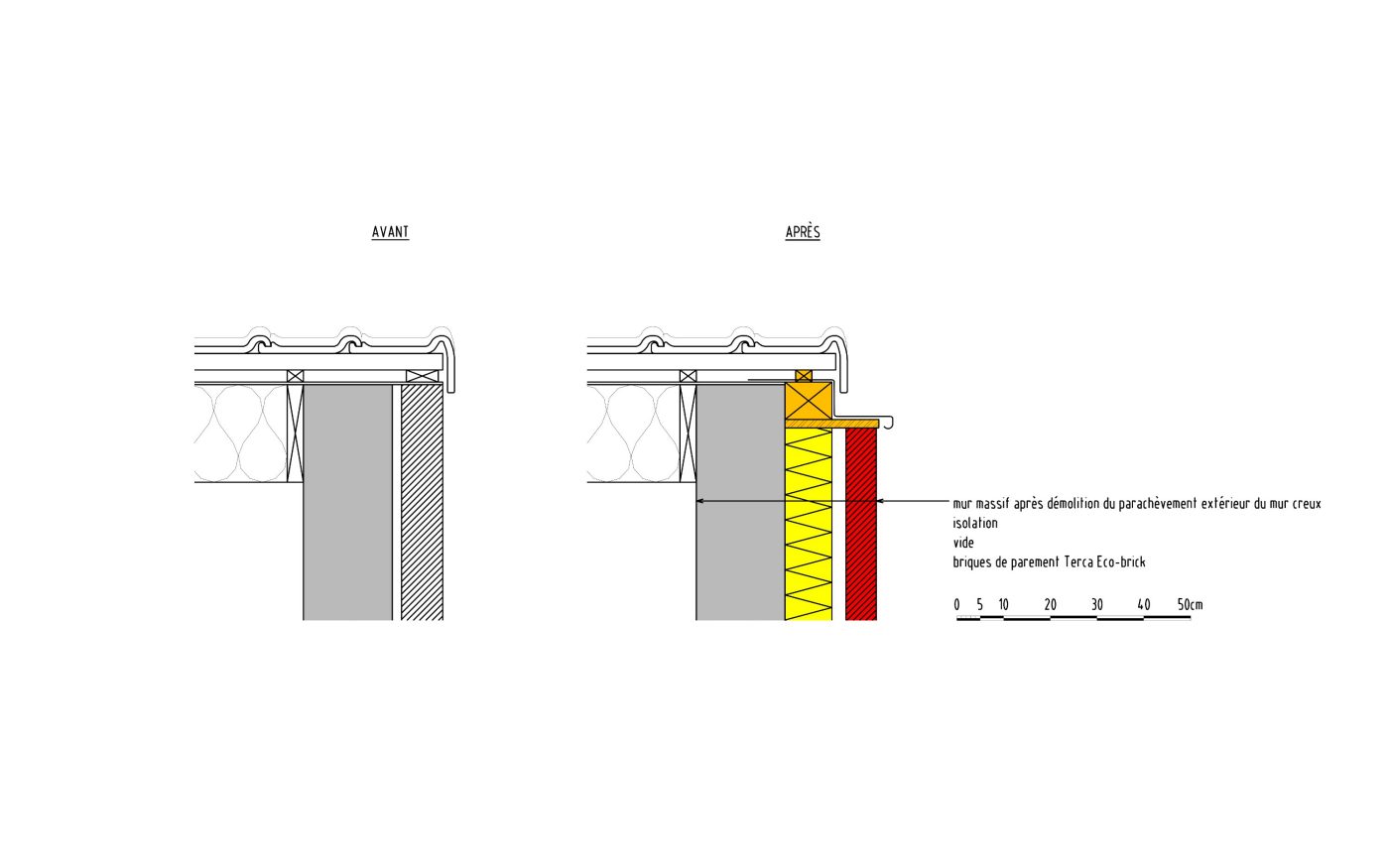

2.1.5. Côté - débord insuffisant

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure.

En cas de démolition du parement en brique existant, il faudra examiner le support de la tuile de rive. Si nécessaire, il faudra le retirer temporairement et le replacer ultérieurement.

La fixation du chevron dépendra de l'état de la maçonnerie. Si nécessaire, il faudra intégrer des cales ou procéder à l'ancrage plus bas.

En cas de mur massif, l'isolation ne sera pas posée sous la tuile de rive et la bavette de zinc présentera uniquement un rebord vertical qui s'appliquera derrière la tuile de rive. Dans ce cas également, la bavette de zinc sera soutenue par un multiplex WBP.

De préférence, mais ce ne sera pas si évident, il faudra raccourcir le mur existant et installer en haut du mur une isolation qui fera la jonction entre la nouvelle isolation et la structure du toit isolée.

Retourner en haut.

3. Jonction avec la toiture plate

3.1. Mur massif et mur massif, après démolition du parement du mur creux

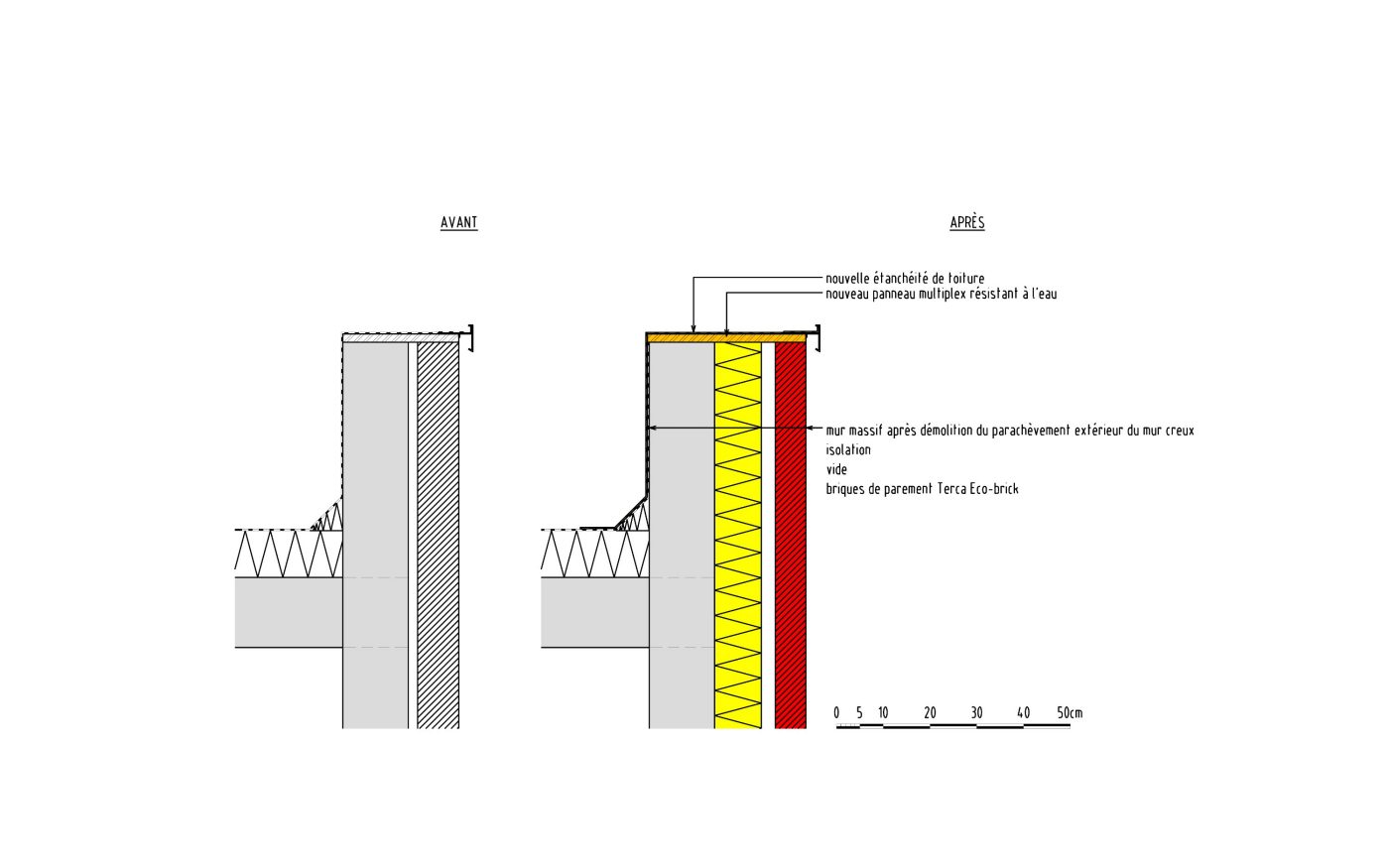

3.1.1. Rive de toiture plate

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Si l'état du multiplex existant le permet, le nouveau panneau de multiplex pourra être posé sur l'ancien.

Il convient d’étudier la possibilité d’isoler la rive de toit sur tous les côtés.

Cependant, il sera préférable d’emballer l’intégralité du relevé de toiture avec l’isolation.

Retourner en haut.

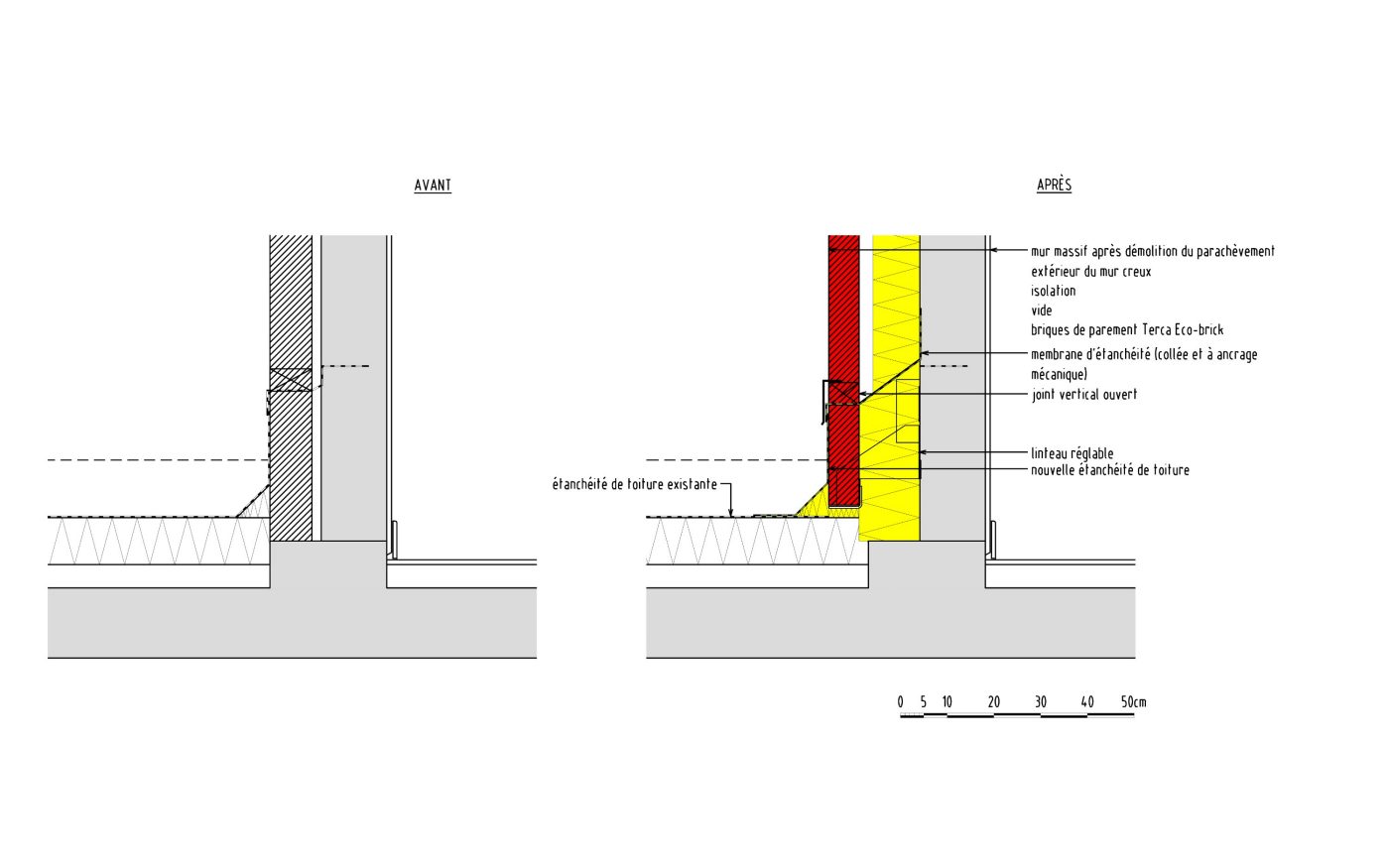

3.1.2. Transition toiture plate - façade

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure.

Retourner en haut.

4. Jonction avec le châssis de fenêtre

4.1. Mur massif et mur massif, après démolition du parement du mur creux

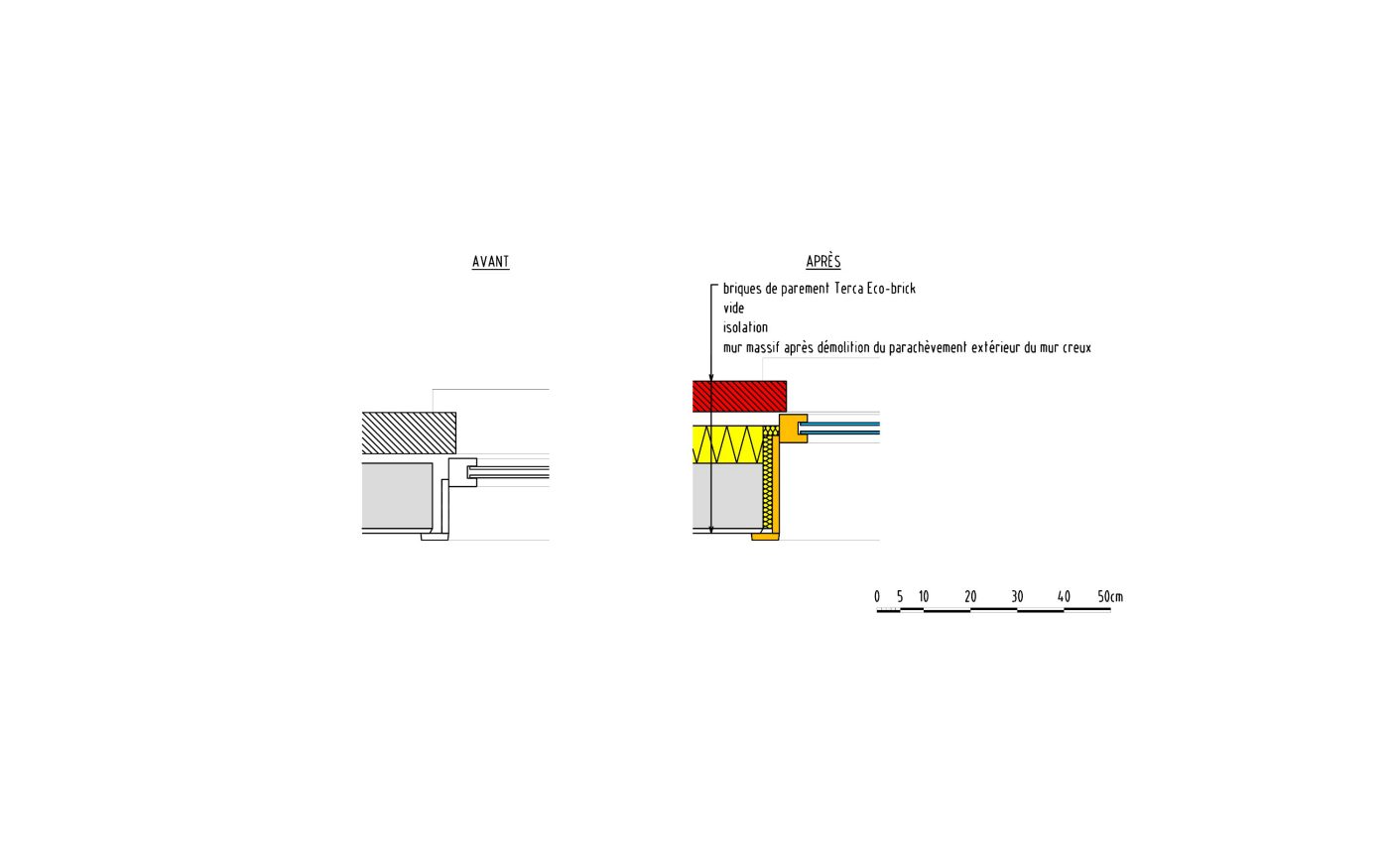

4.1.1. Nouveau, raccord supérieur

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Pour appliquer ce principe en cas de mur massif, la battée devra être rabotée pour obtenir une situation similaire à celle du croquis.

Retourner en haut.

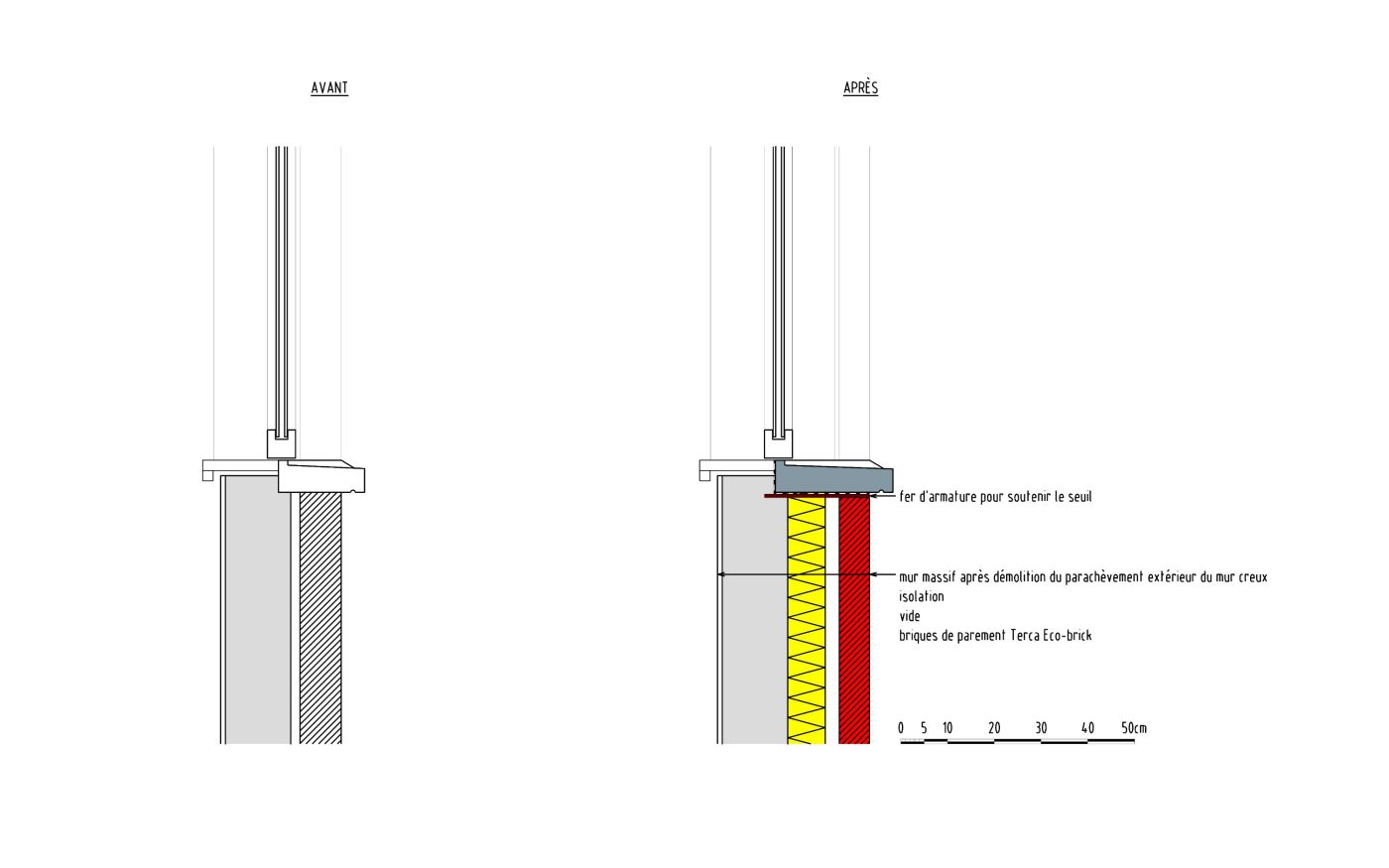

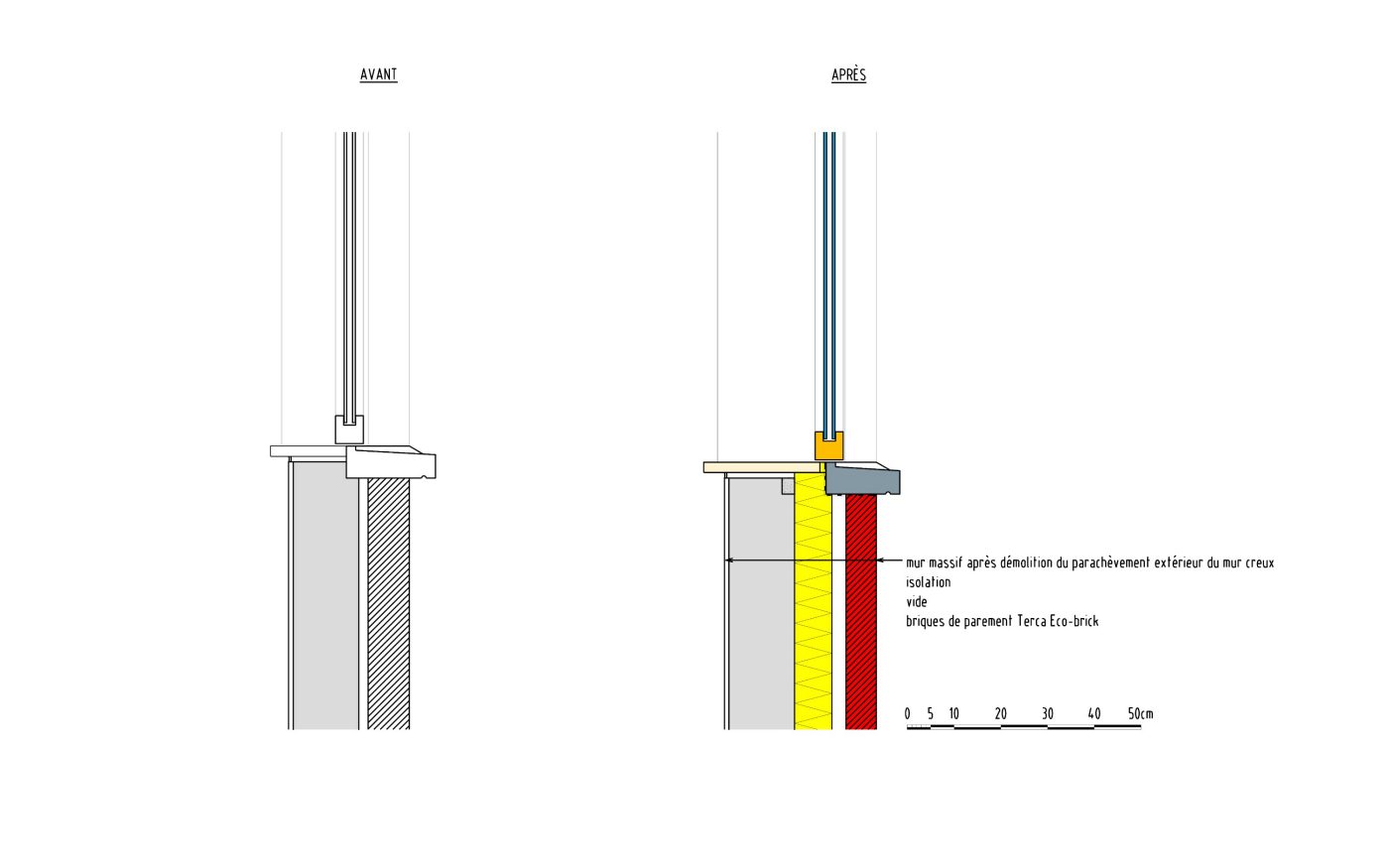

4.1.2. Nouveau, raccord inférieur

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Un seuil en aluminium sera également possible.

Retourner en haut.

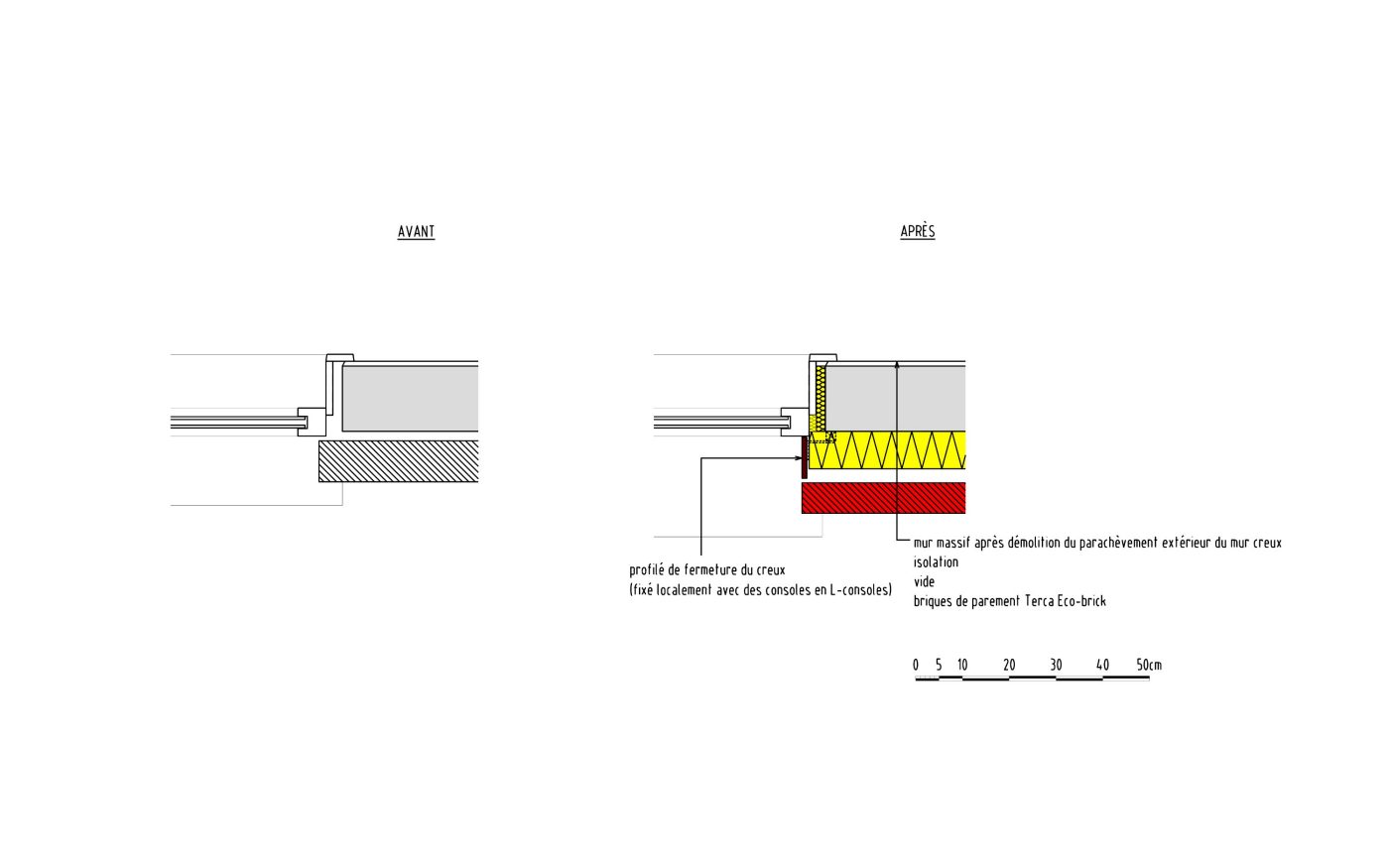

4.1.3. Nouveau, raccord latéral

Le détail a été dessiné pour un mur creux existant avec démolition de la paroi extérieure. Pour appliquer ce principe en cas de mur massif, la battée devra être rabotée pour obtenir une situation similaire à celle du croquis.

Retourner en haut.

4.2. Mur massif

4.2.1. Conservé, raccord supérieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver.

Retourner en haut.

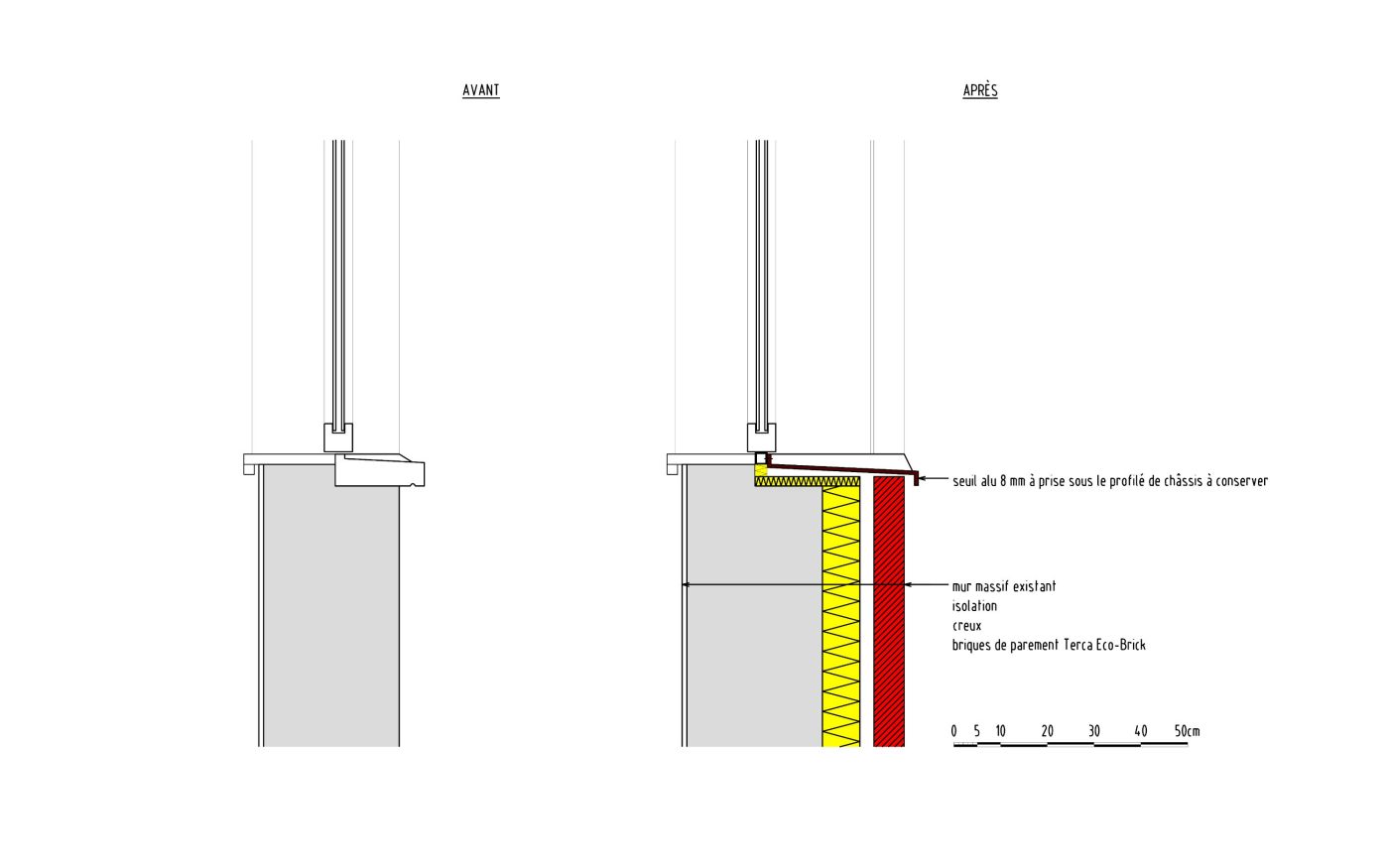

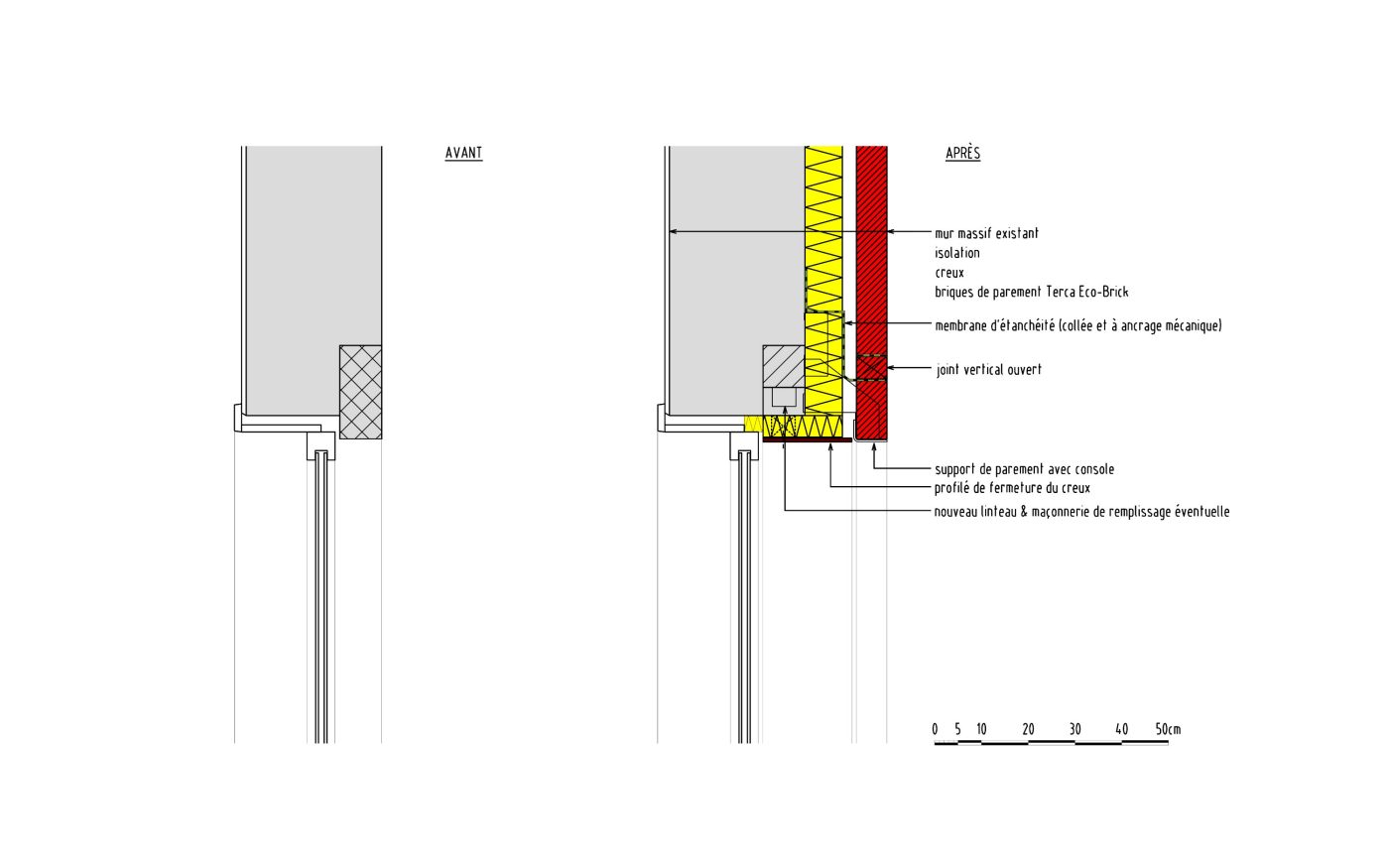

4.2.2. Conservé, raccord inférieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver. Cette solution a été élaborée pour pouvoir placer une isolation limitée. Le châssis existant ne repose pas sur le seuil. Conformément aux recommandations de la STS 52 art. 6.2.3.1 (2005) et de la NIT 188 (1993). Si le châssis repose tout de même sur le seuil, il faudra prendre des mesures pour ne pas mettre en péril la stabilité du châssis.

Retourner en haut.

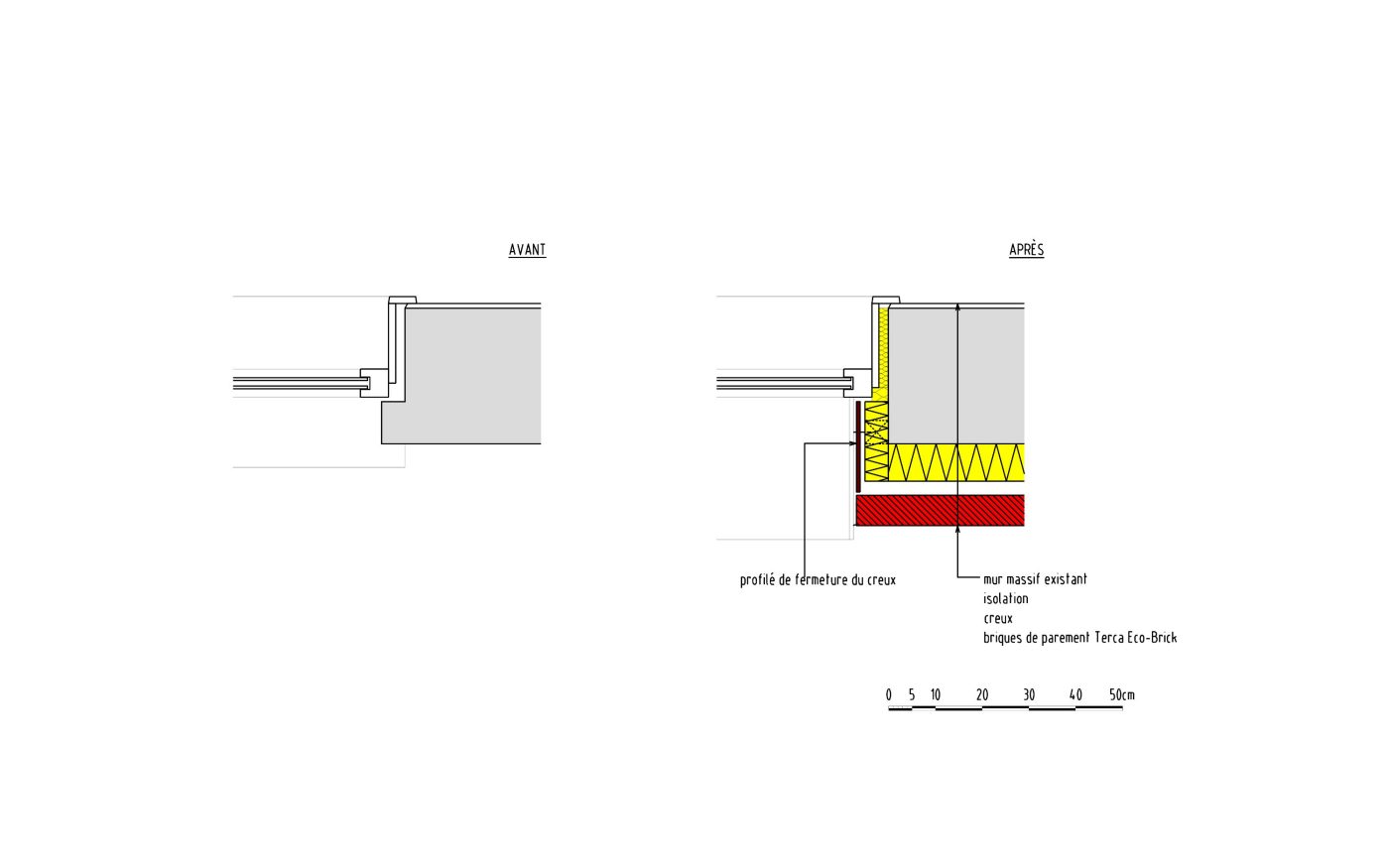

4.2.3. Conservé, raccord latéral

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver.

Retourner en haut.

4.3. Mur massif, après démolition du parement du mur creux

4.3.1. Conservé, raccord supérieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver.

Retourner en haut.

4.3.2. Conservé, raccord inférieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver. Un seuil en aluminium sera également possible et permettra d'installer une rupture thermique. Le châssis existant ne repose pas sur le seuil. Conformément aux recommandations de la STS 52 art. 6.2.3.1 (2005) et de la NIT 188 (1993). Si le châssis repose tout de même sur le seuil, il faudra prendre des mesures pour ne pas mettre en péril la stabilité

Retourner en haut.

4.3.3. Conservé, raccord latéral

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver.

Retourner en haut.

5. Jonction avec la porte

5.1. Mur massif et mur massif, après démolition du parement du mur creux

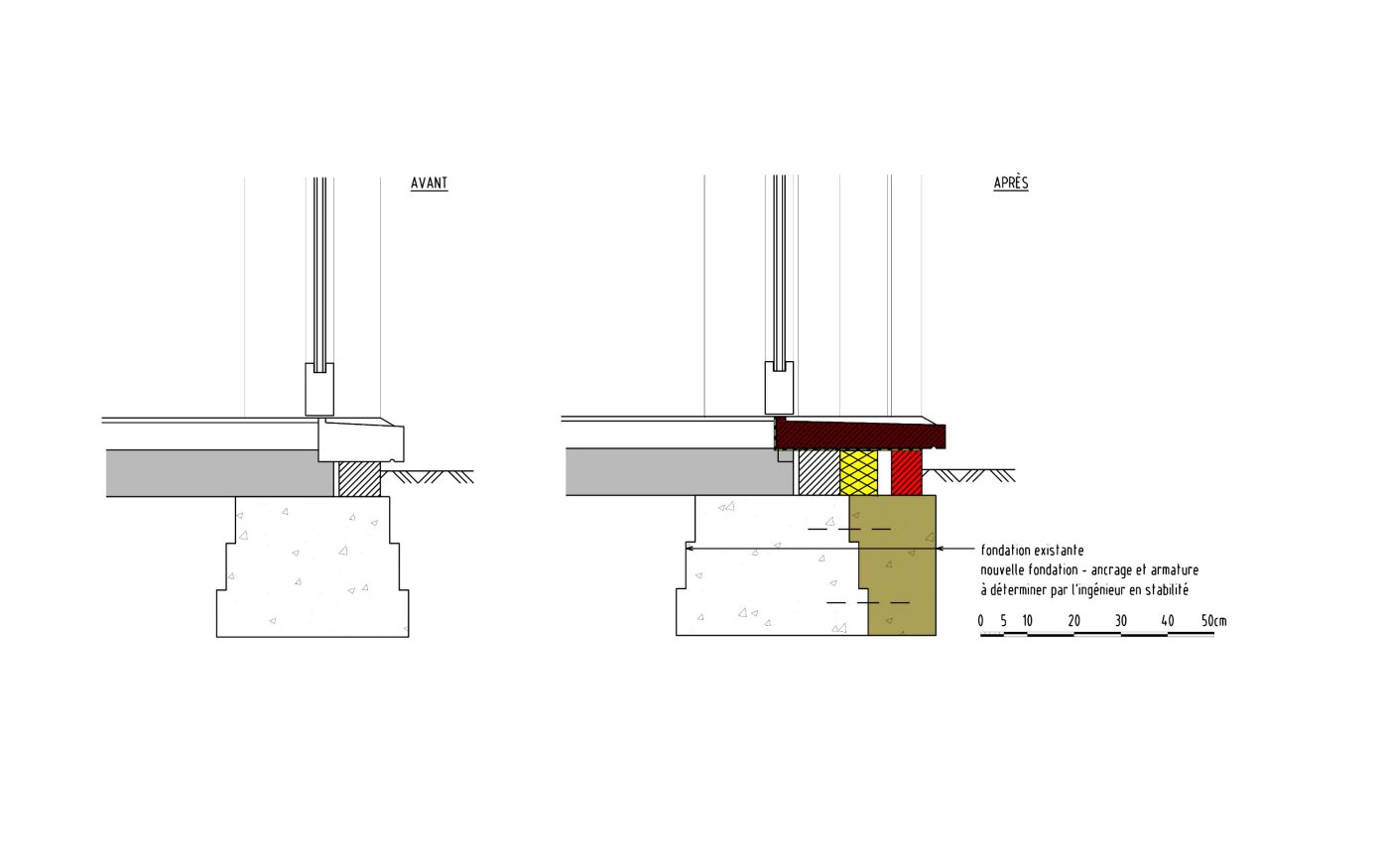

5.1.1. Nouveau, raccord inférieur

Le creux sous le seuil pourra aussi être totalement rempli.

Retourner en haut.

5.2. Mur massif

5.2.1. Conservé, raccord inférieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver. Le creux sous le seuil pourra aussi être totalement rempli.

Retourner en haut.

5.3. Mur massif, après démolition du parement du mur creux

5.3.1. Conservé, raccord inférieur

Pendant les travaux de démolition, protégez suffisamment les menuiseries à conserver. Le creux sous le seuil pourra aussi être totalement rempli.

Retourner en haut.
