1. Fundering

1.1. Massieve muur

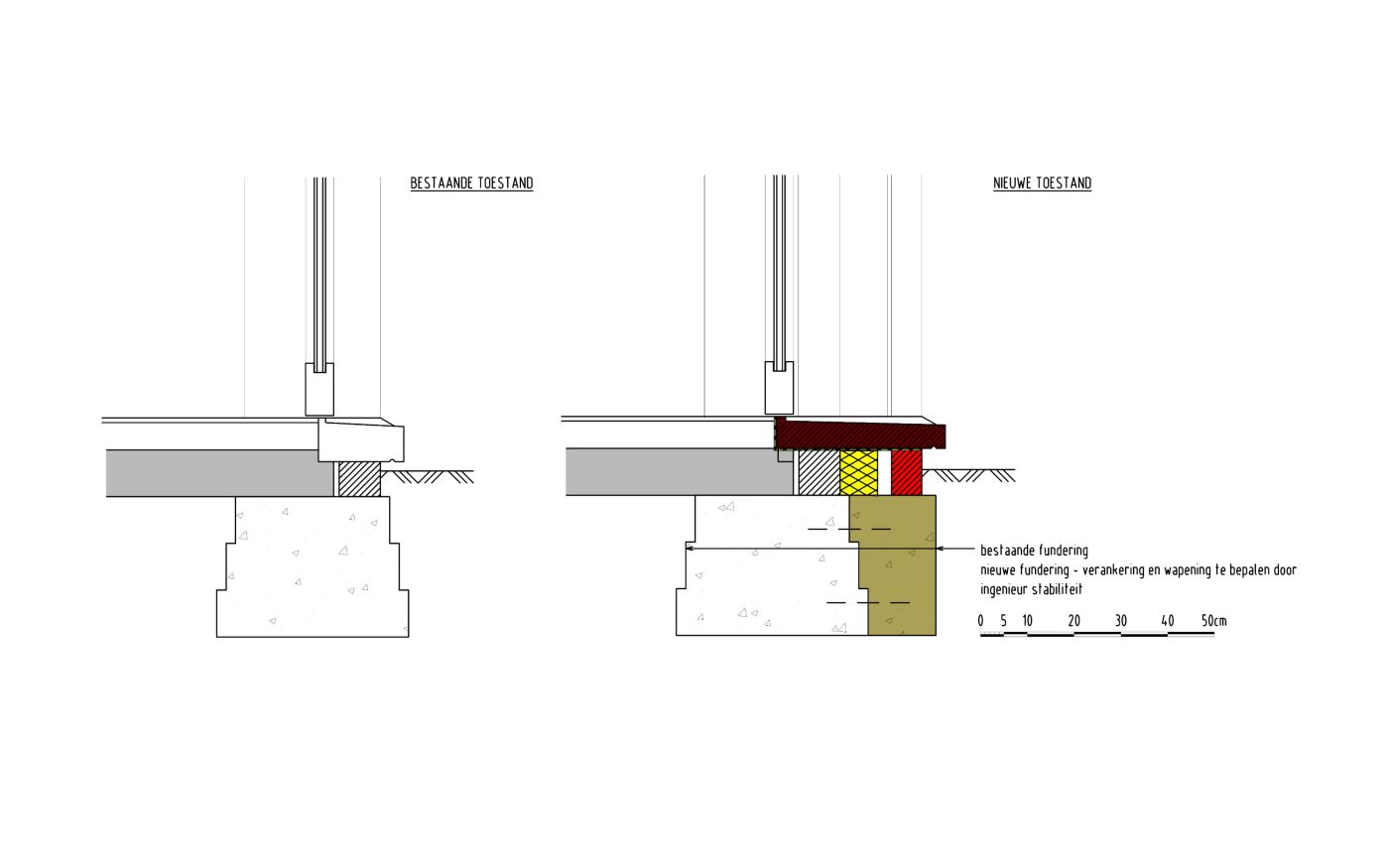

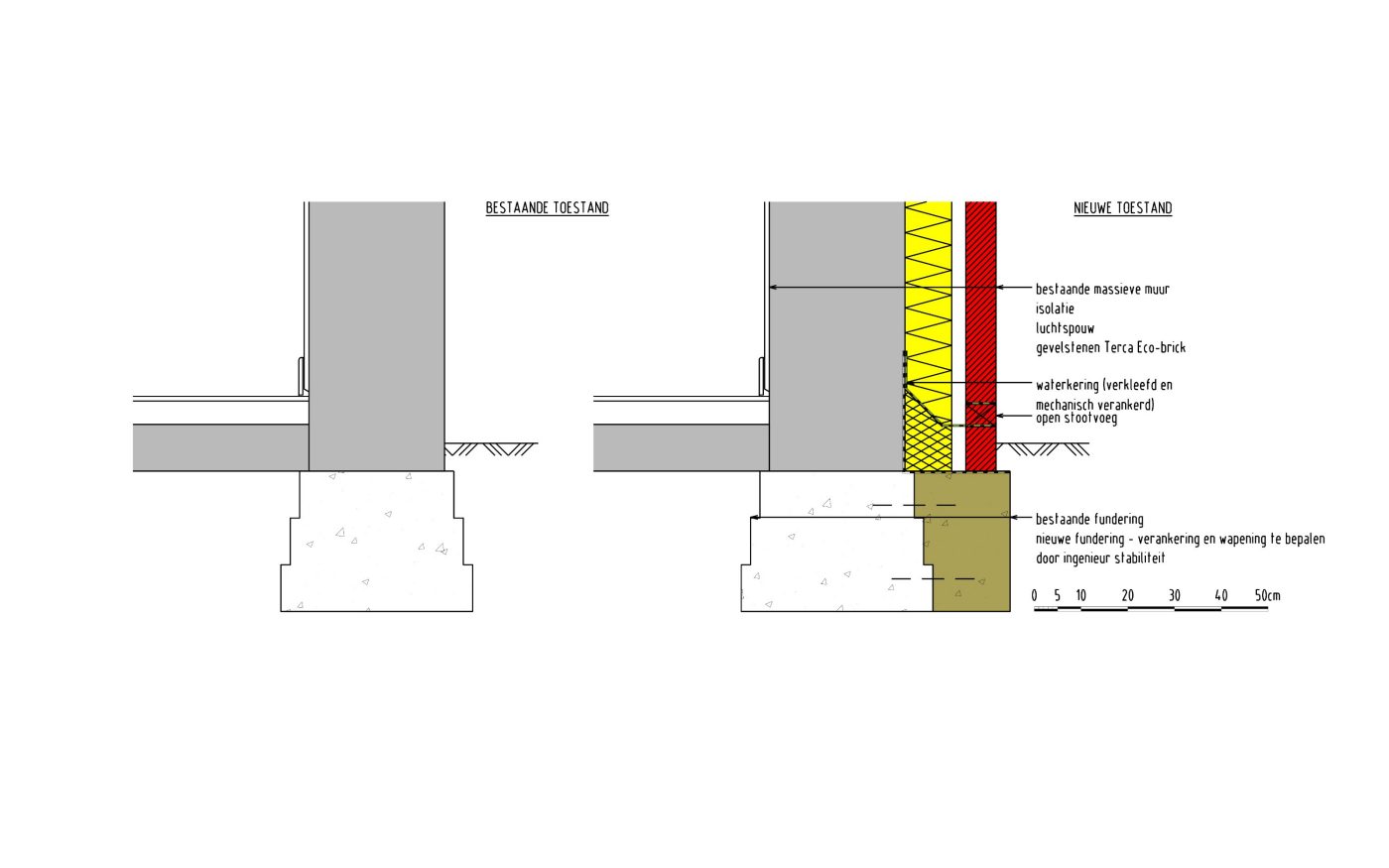

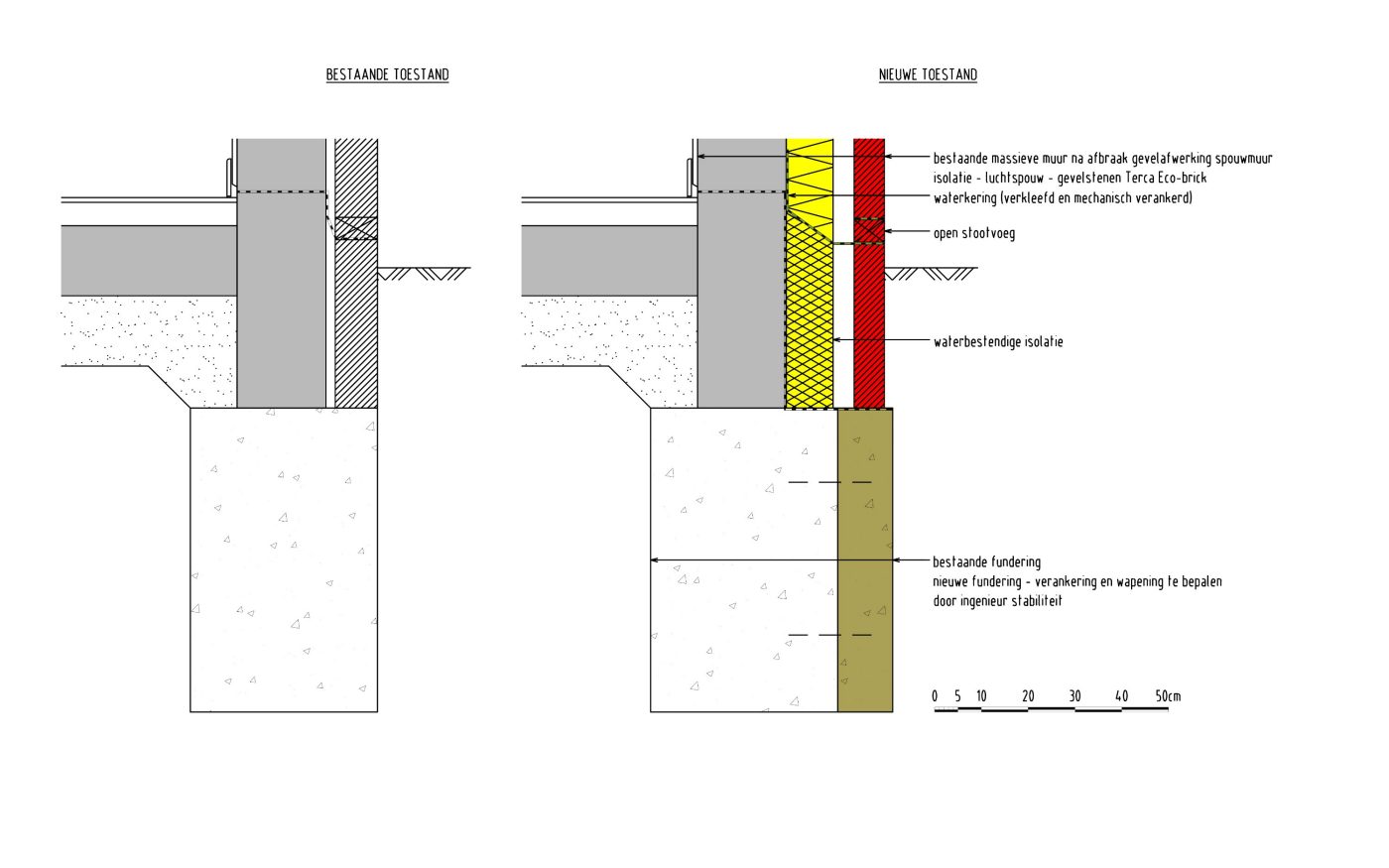

1.1.1. Met uitbreiding fundering

De spouw onder de waterkering kan ook volledig gevuld zijn.

Indien het mogelijk is om graafwerken uit te voeren, wordt bij voorkeur de fundering dieper uitgegraven om zo de spouwisolatie verdiept te plaatsen en koudebrugwerking ter hoogte van de fundering te minimaliseren.

Terug naar boven.

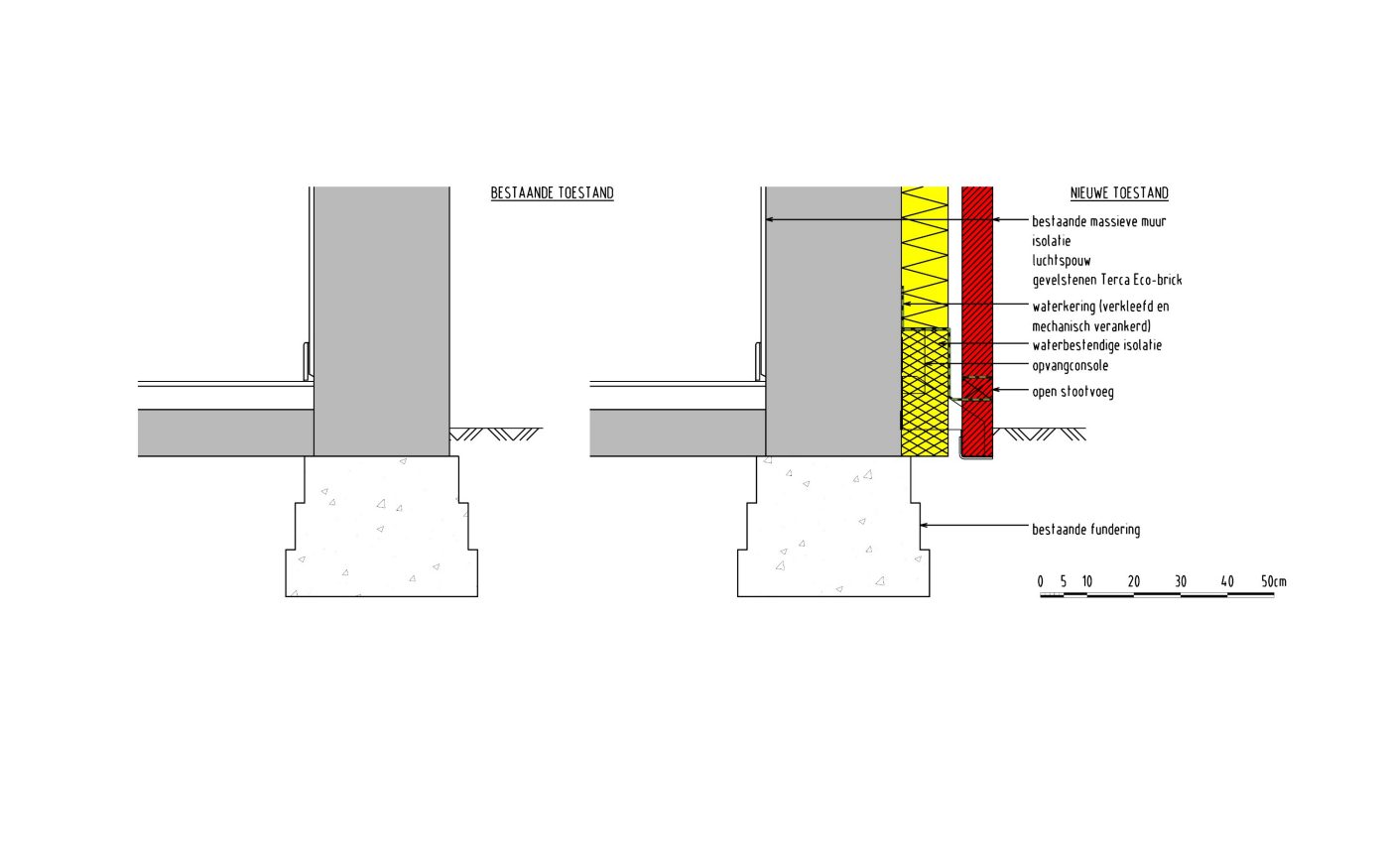

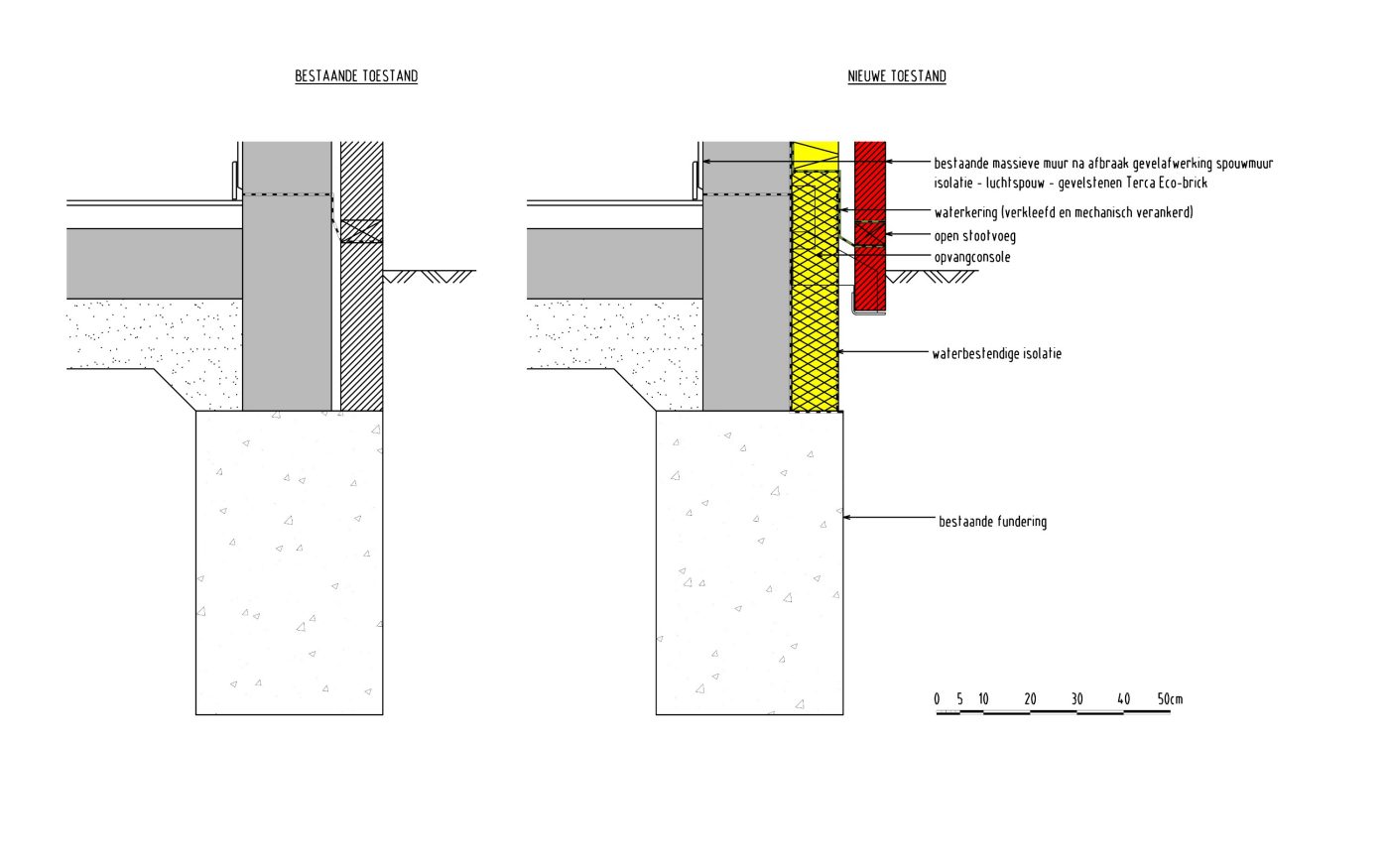

1.1.2. Met opvangconsole

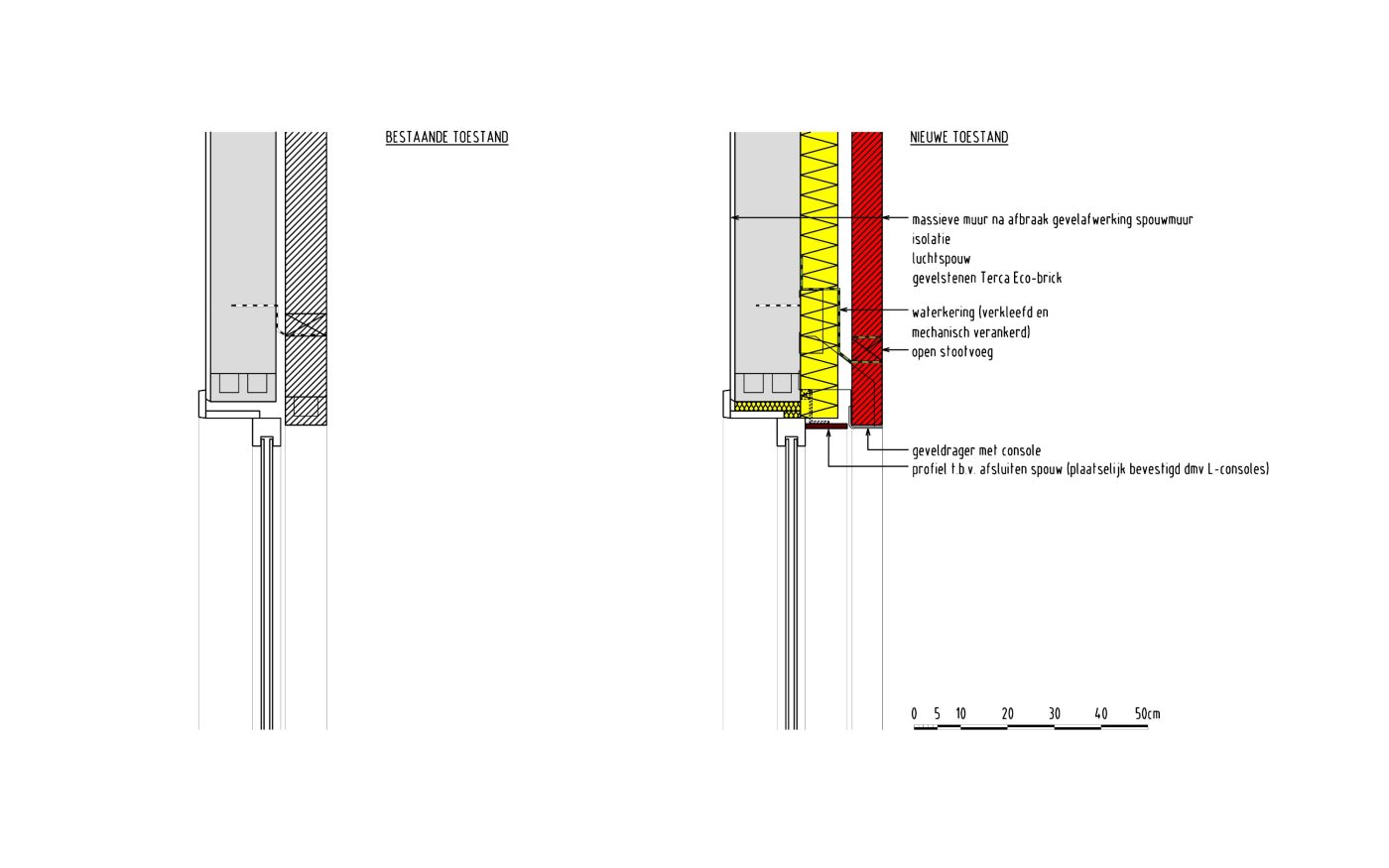

Daar het gevelophangingsprofiel onder het maaiveld is gelegen, wordt aangeraden te werken met een profiel uit RVS.

Indien het mogelijk is om graafwerken uit te voeren, wordt bij voorkeur de fundering dieper uitgegraven om zo de spouwisolatie verdiept te plaatsen en koudebrugwerking ter hoogte van de fundering te minimaliseren.

Terug naar boven.

1.2. Massieve muur, na afbraak gevelafwerking spouwmuur

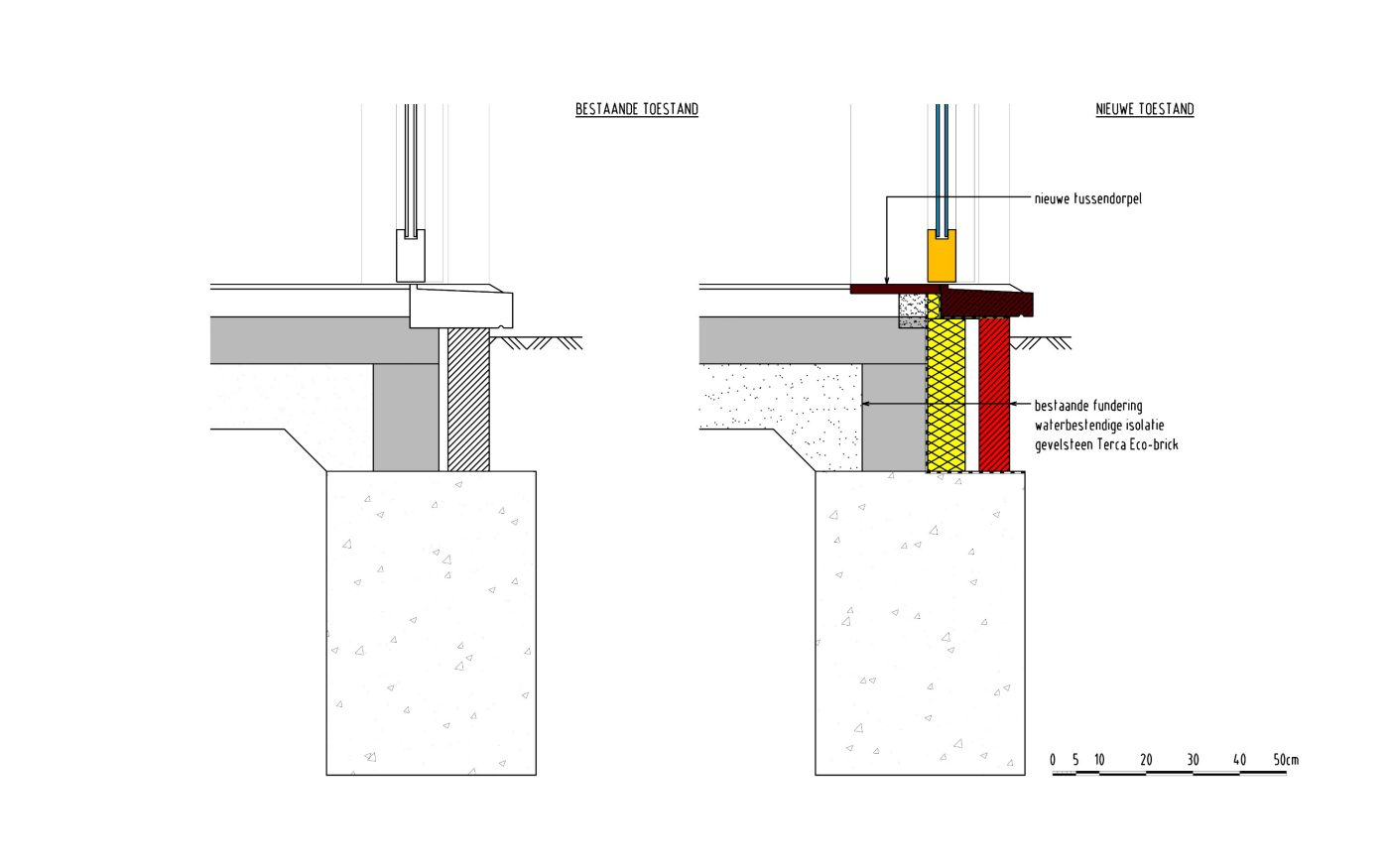

1.2.1. Geen funderingswerken

De spouw onder de waterkering kan ook volledig gevuld zijn.

Terug naar boven.

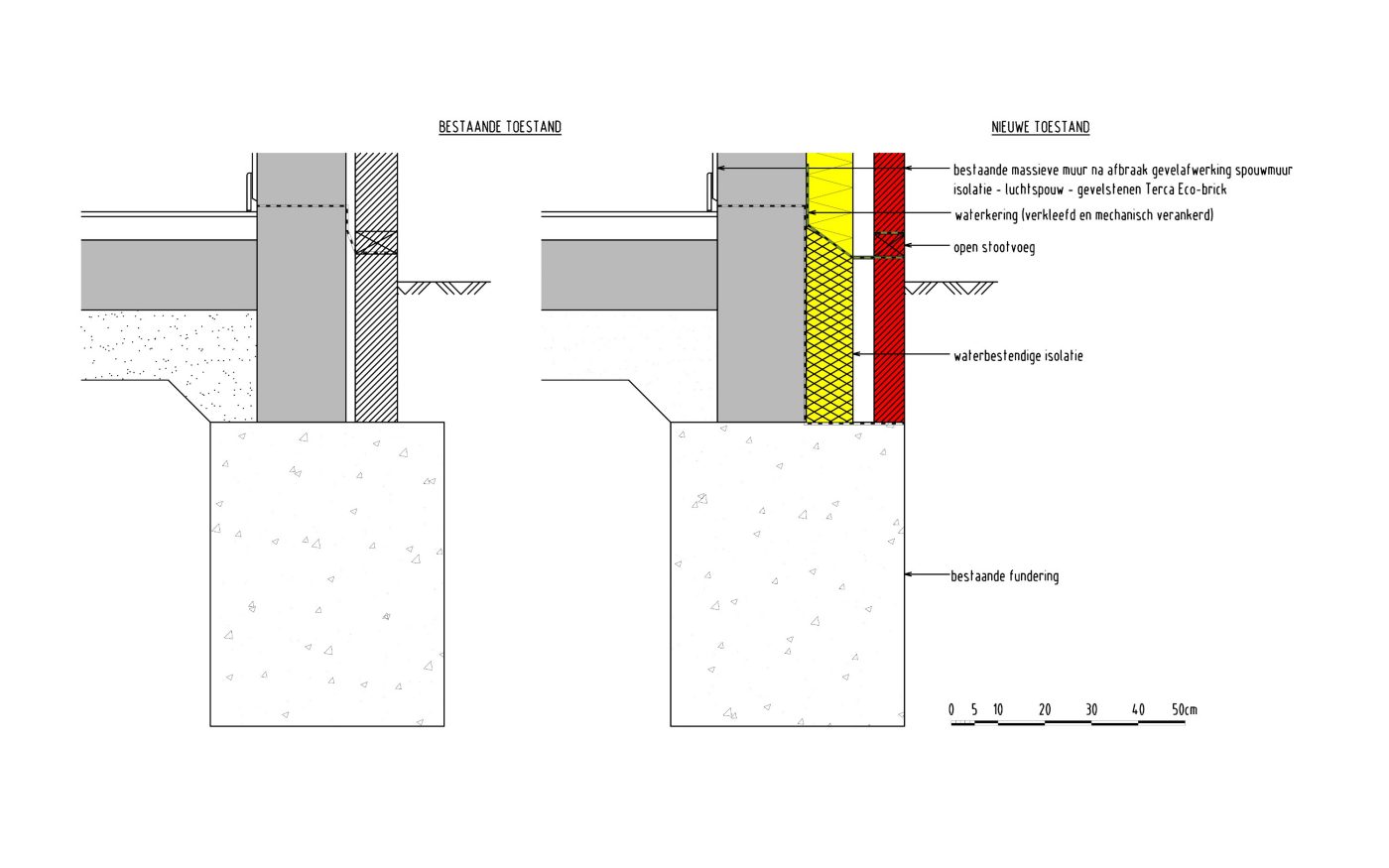

1.2.2. Met uitbreiding fundering

De spouw onder de waterkering kan ook volledig gevuld zijn.

Terug naar boven.

1.2.3. Met opvangconsole

Daar het gevelophangingsprofiel onder het maaiveld is gelegen, wordt aangeraden te werken met een profiel uit RVS.

Terug naar boven.

2. Hellende dakaansluiting

2.1. Massieve muur, na afbraak gevelafwerking spouwmuur

2.1.1. Goot - voldoende oversteek

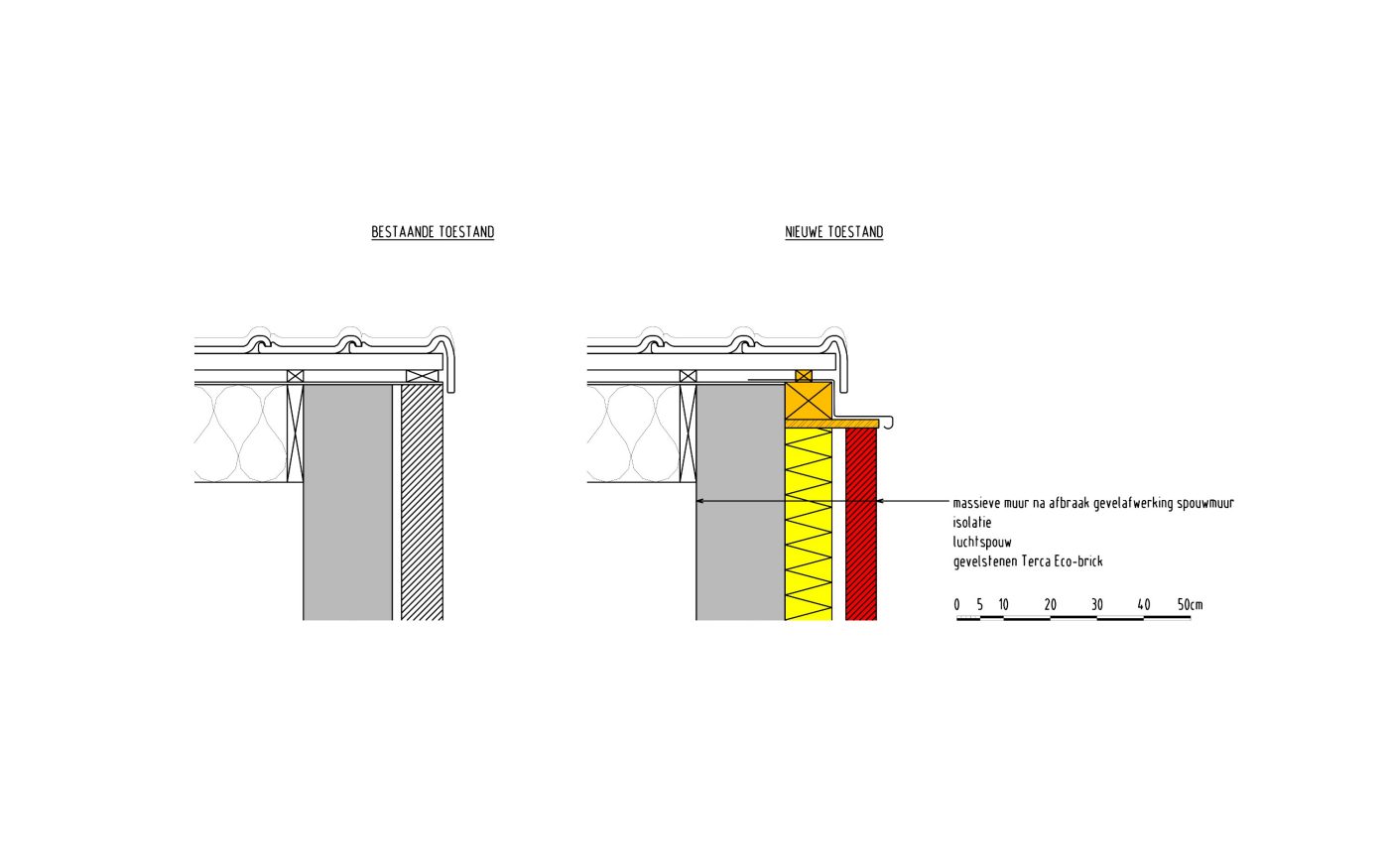

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken.

Terug naar boven.

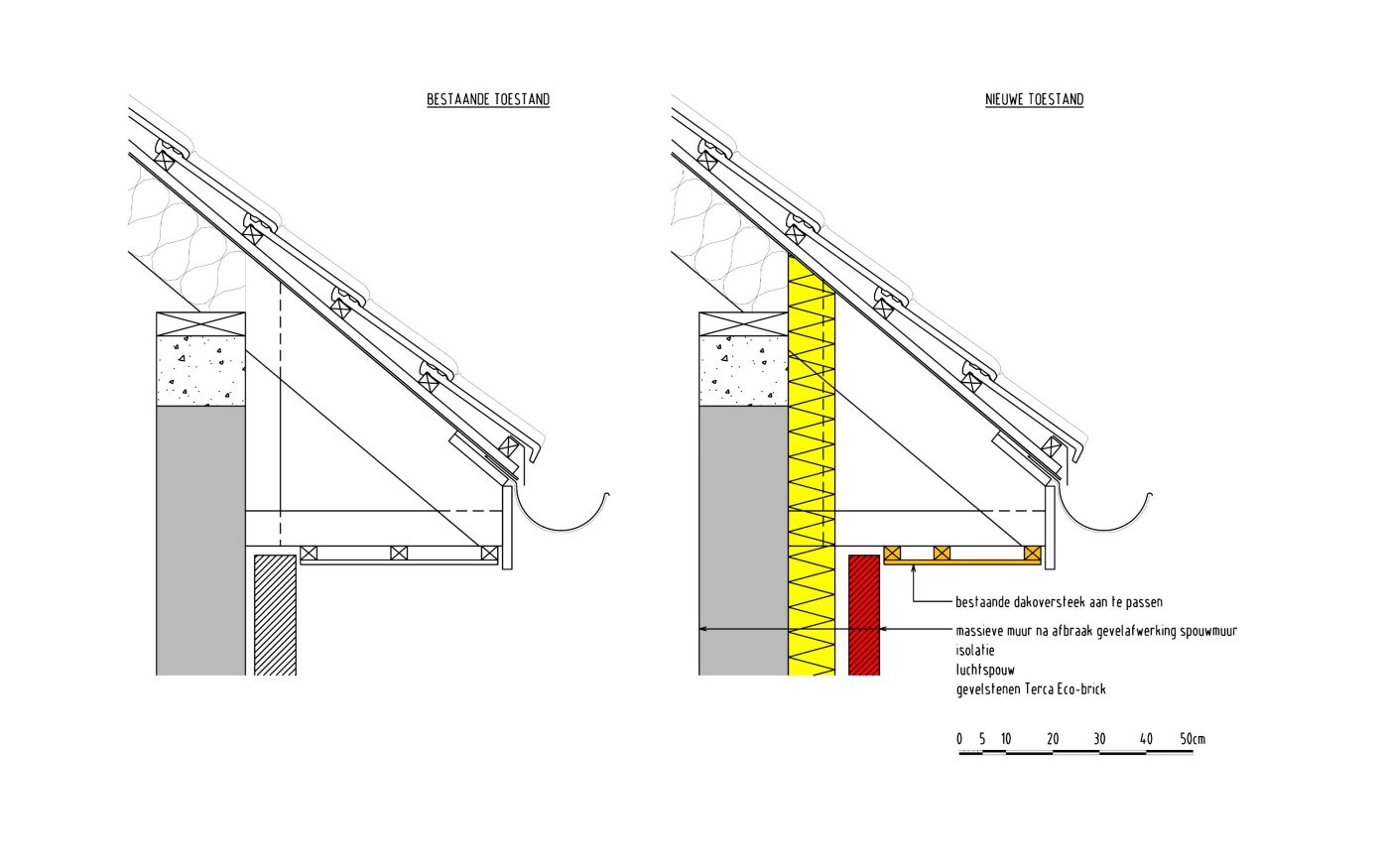

2.1.2. Goot - onvoldoende oversteek zonder binnenaanpassingen

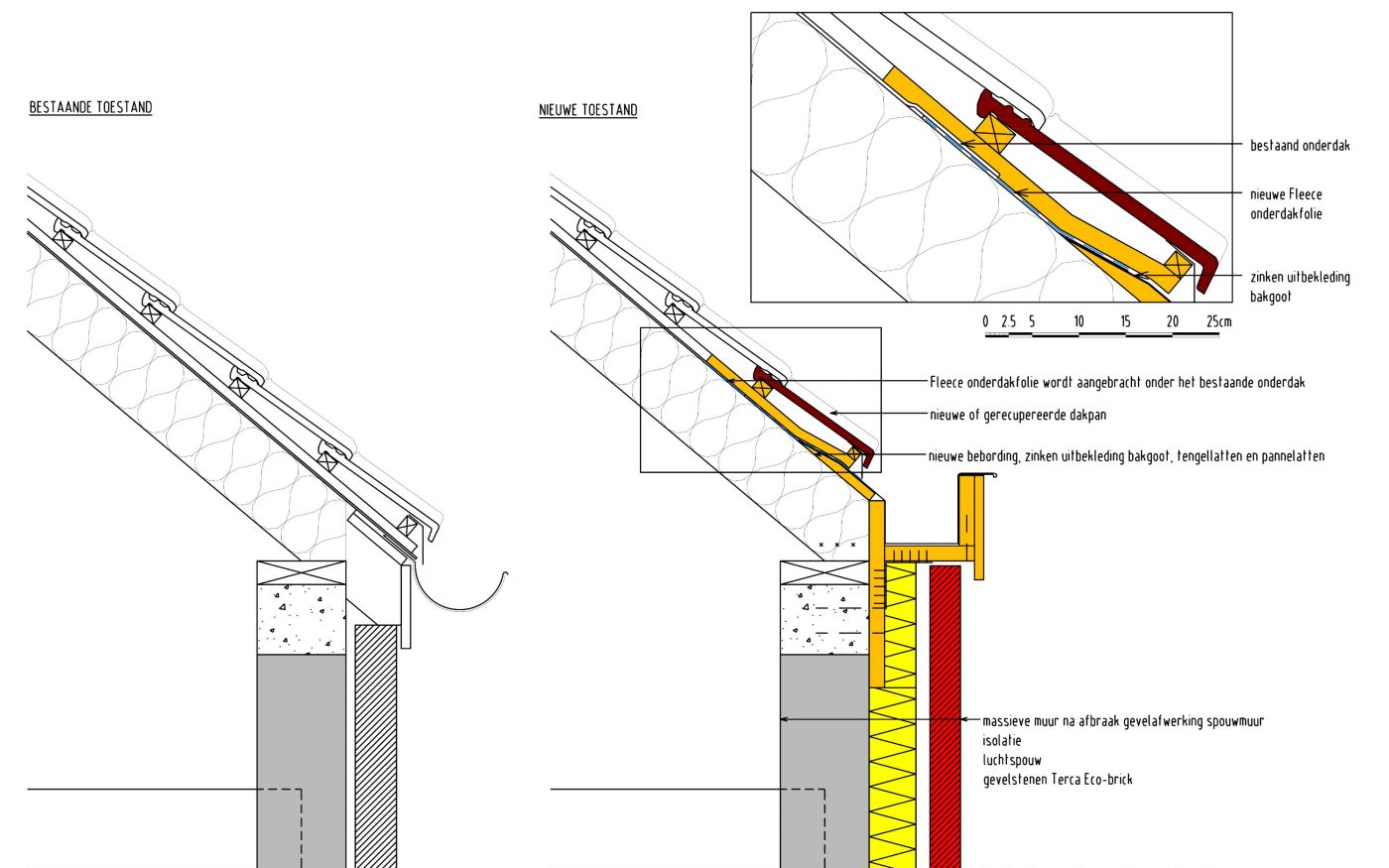

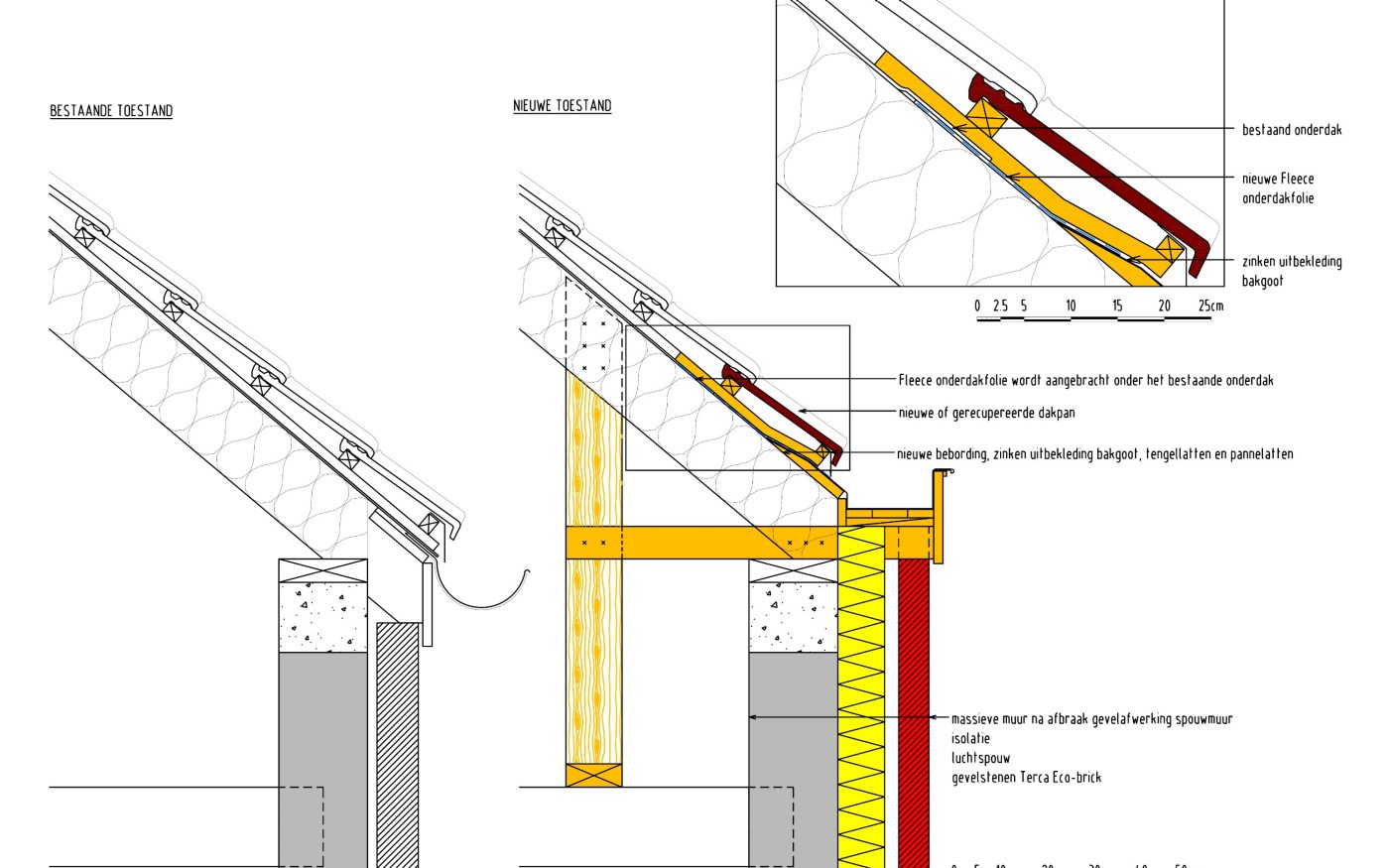

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. De bekleding van de kroonlijst werd als principe weergegeven. De detaillering van de afwerking hangt af van het gekozen materiaal. De nieuwe tengellat(ten) werd(en) schematisch getekend en er werd gebruik gemaakt van een spievormige gootplank. Dit is één van de mogelijkheden. Het werken met een geïntegreerde gootplank is een aanbeveling uit TV175, maar is bij renovatie vaak moeilijker uitvoerbaar. Ook kan met een geventileerde onderlat gewerkt worden.

Terug naar boven.

2.1.3. Goot - onvoldoende oversteek met binnenaanpassingen

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. De bekleding van de kroonlijst werd als principe weergegeven. De detaillering van de afwerking hangt af van het gekozen materiaal. De nieuwe tengellat(ten) werd(en) schematisch getekend en er werd gebruik gemaakt van een spievormige gootplank. Dit is één van de mogelijkheden. Het werken met een geïntegreerde gootplank is een aanbeveling uit TV175, maar is bij renovatie vaak moeilijker uitvoerbaar. Ook kan met een geventileerde onderlat gewerkt worden.

Terug naar boven.

2.1.4. Zijdelings - voldoende oversteek

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken.

Terug naar boven.

2.1.5. Zijdelings - onvoldoende oversteek

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken.

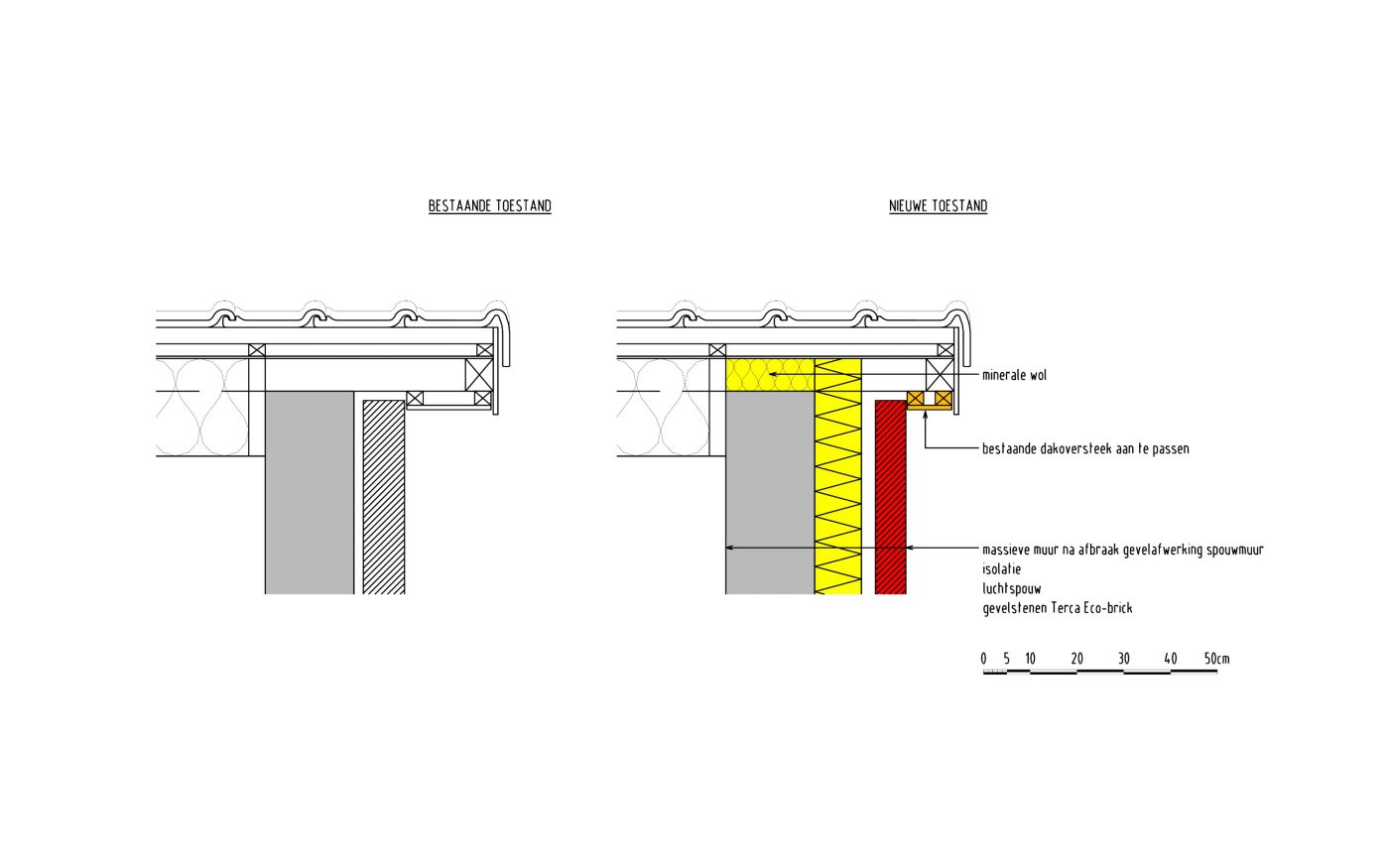

Bij wegbreken van de bestaande gevelsteen moet de opvang van de gevelpan bekeken worden. Desnoods dient die tijdelijk te worden verwijderd om daarna te herplaatsen.

De bevestiging van de keper is afhankelijk van de toestand van het metselwerk, desnoods dienen klossen ingewerkt of dient de verankering meer naar onder te gebeuren.

In het geval van een massieve muur komt de isolatie niet onder de gevelpan en zal de zinken slab enkel een verticale opstand hebben die achter de gevelpan grijpt. Ook in dit geval wordt de zinken slab ondersteunt door een WBP-multiplex.

Terug naar boven.

3. Platte dakaansluiting

3.1. Massieve muur en massieve muur, na afbraak gevelafwerking spouwmuur

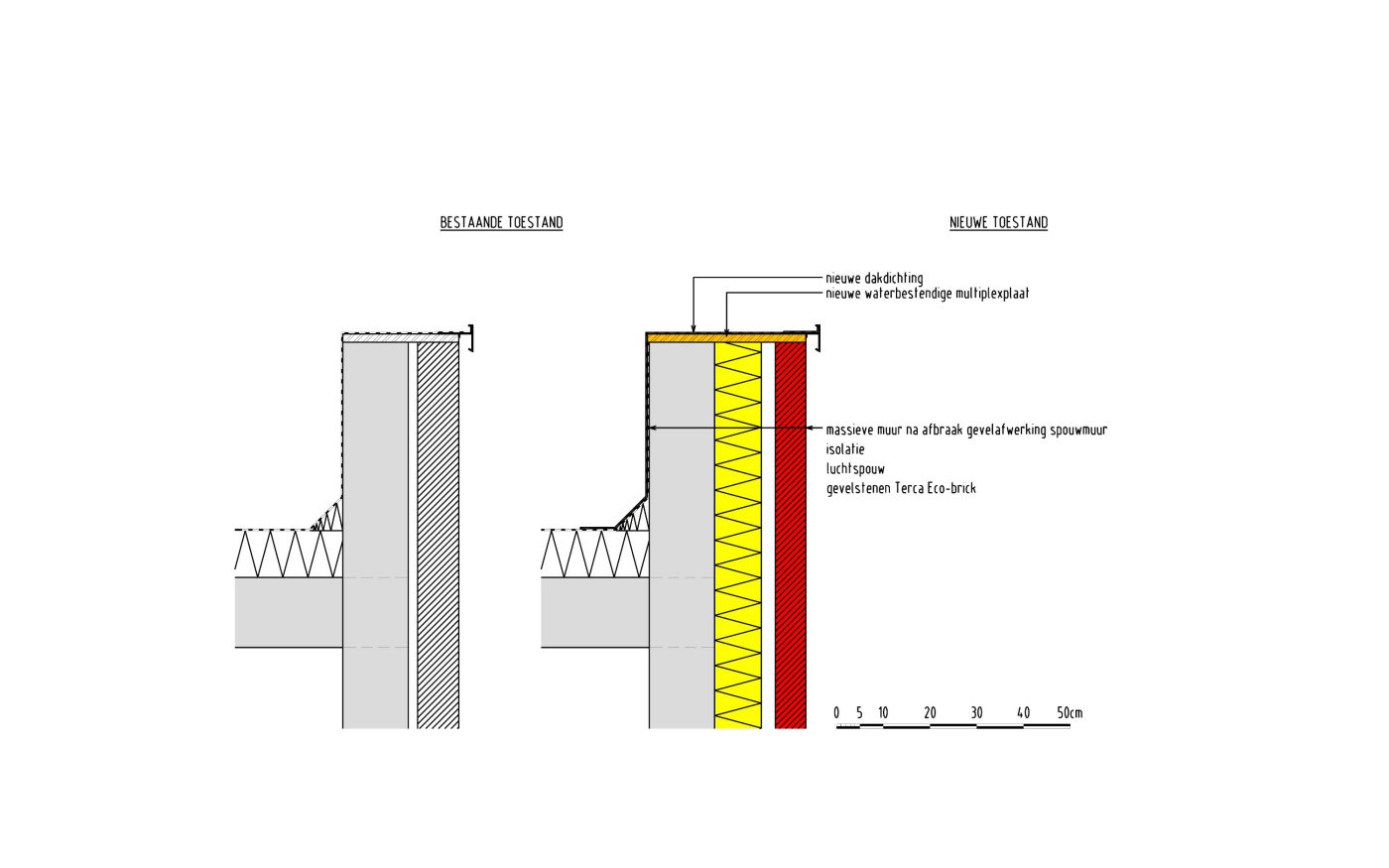

3.1.1. Platte dakrand

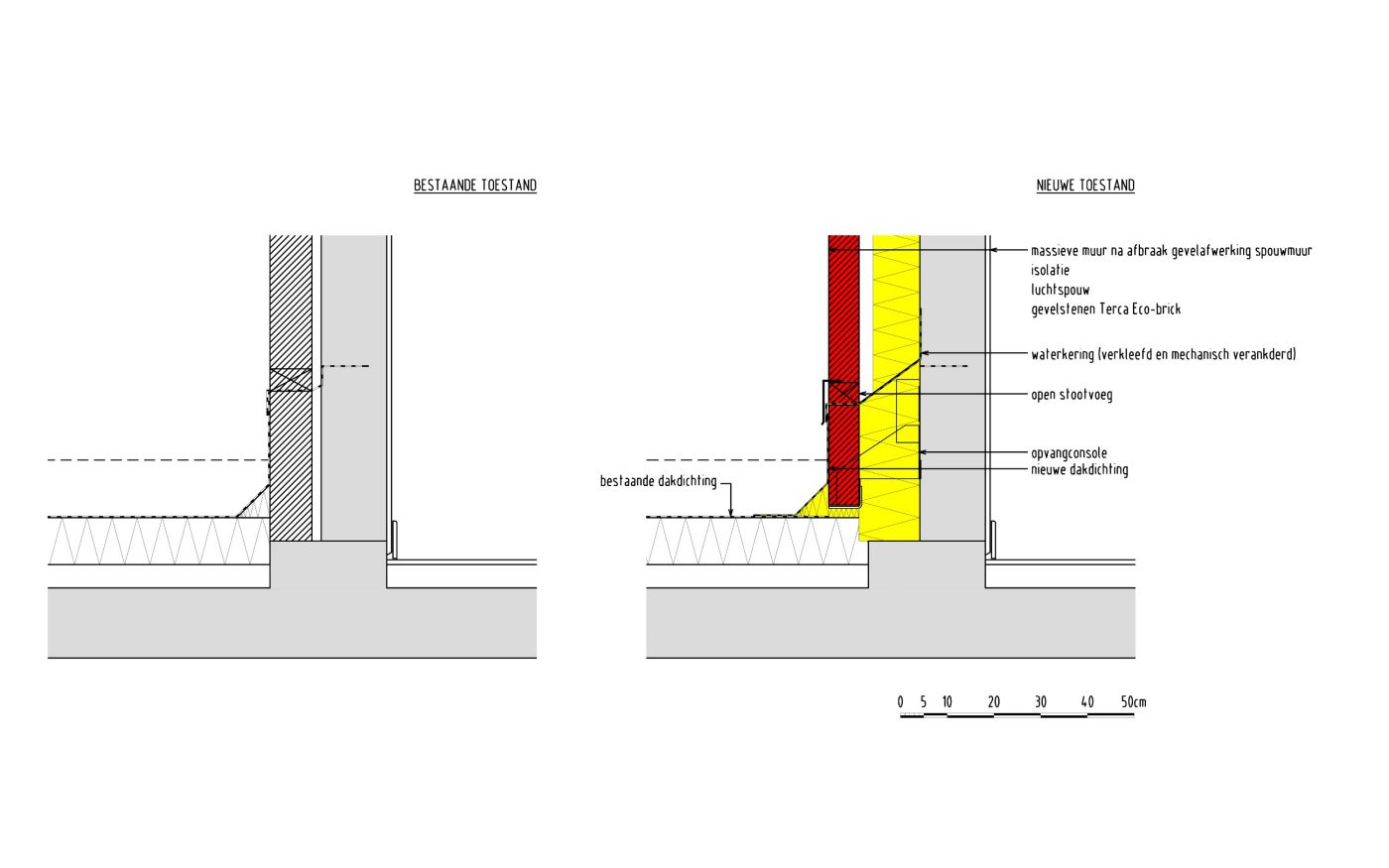

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. Indien de toestand van de bestaande multiplex het toelaat, kan de nieuwe multiplexplaat op de bestaande geplaatst worden.

De mogelijkheid dient onderzocht of de dakrand alzijdig geïsoleerd kan worden.

Terug naar boven.

3.1.2. Overgang plat dak - gevel

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken.

Terug naar boven.

4. Raamaansluiting

4.1. Massieve muur en massieve muur, na afbraak gevelafwerking spouwmuur

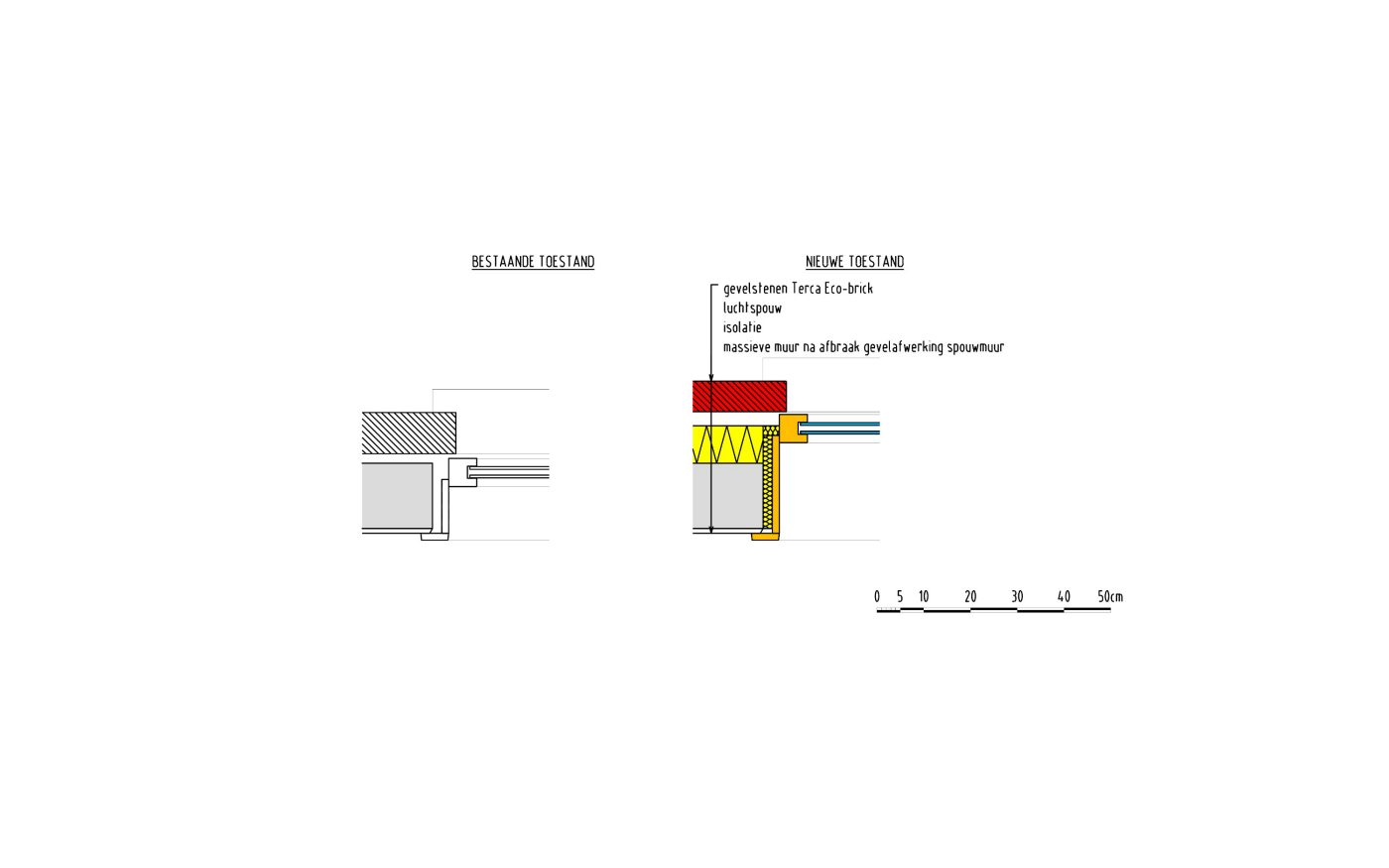

4.1.1. Nieuw, bovenaansluiting

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. Bij toepassen van dit principe bij een massieve muur dient de slag weggeslepen te worden om tot een analoge situatie als geschetst te komen.

Terug naar boven.

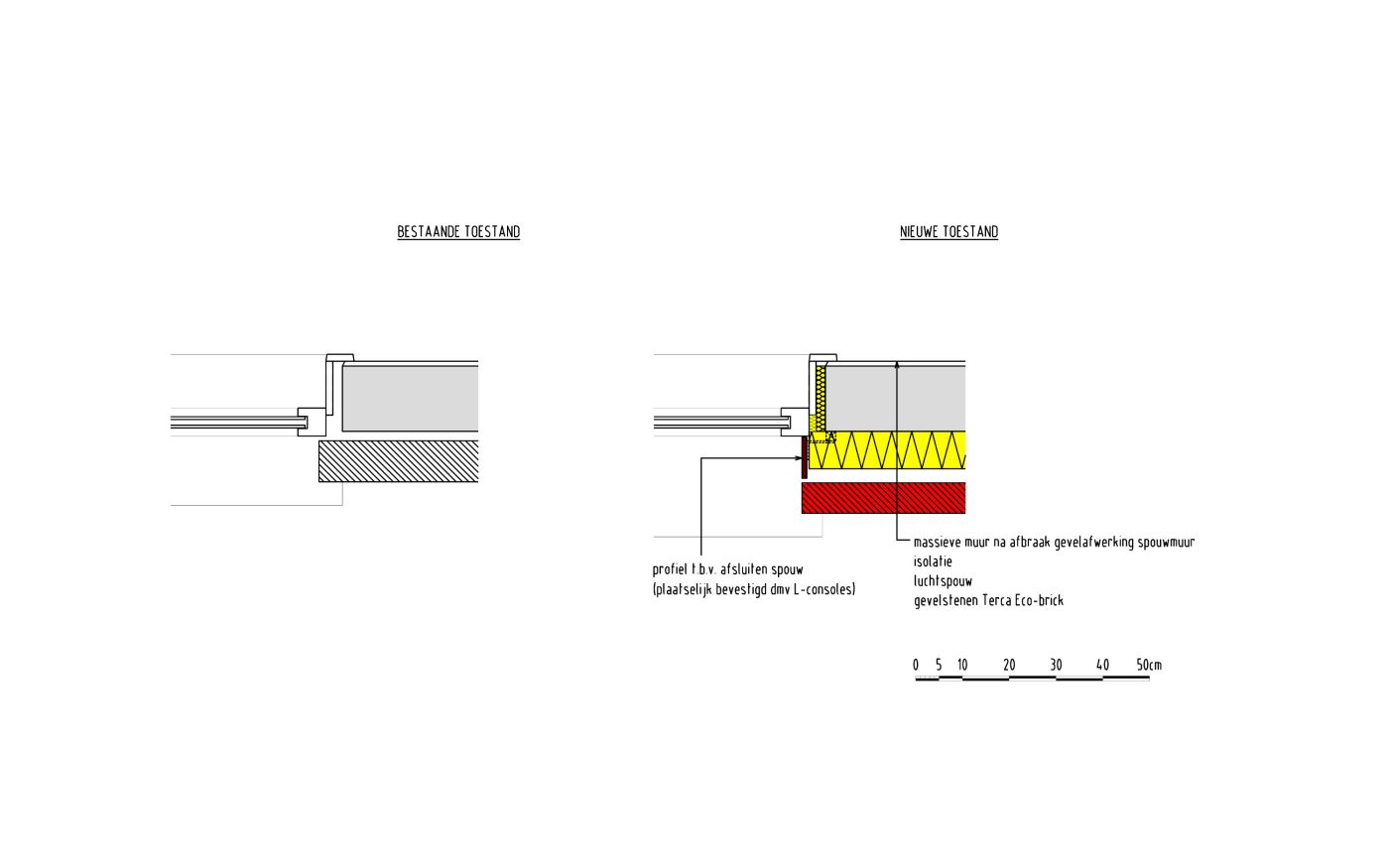

4.1.2. Nieuw, onderaansluiting

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. Een dorpel in aluminium is eveneens mogelijk.

Terug naar boven.

4.1.3. Nieuw, zijaansluiting

Het detail werd getekend voor een bestaande spouwmuur waarvan het buitenspouwblad wordt afgebroken. Bij toepassen van dit principe bij een massieve muur dient de slag weggeslepen te worden om tot een analoge situatie als geschetst te komen.

Terug naar boven.

4.2. Massieve muur

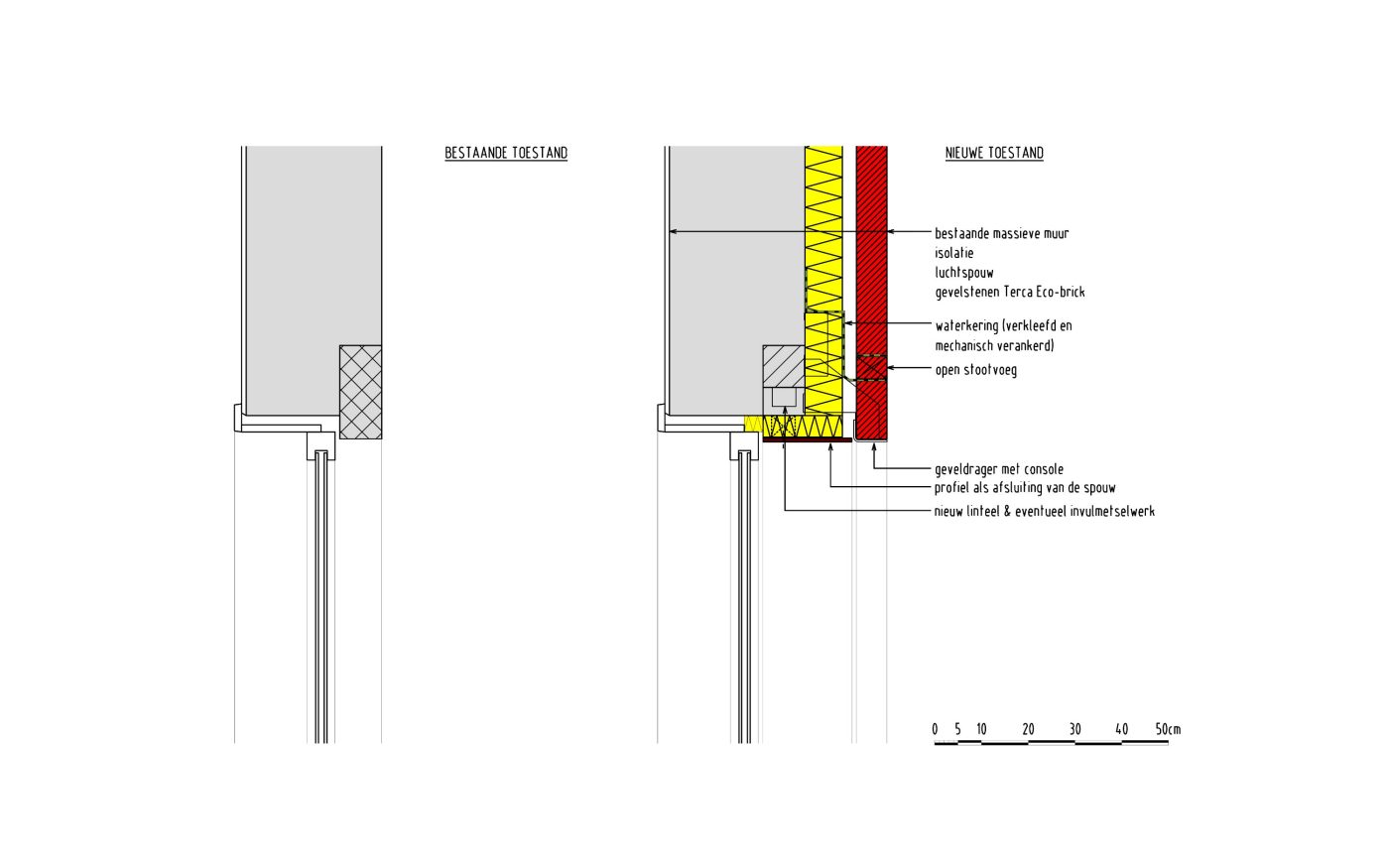

4.2.1. Behoud, bovenaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken.

Terug naar boven.

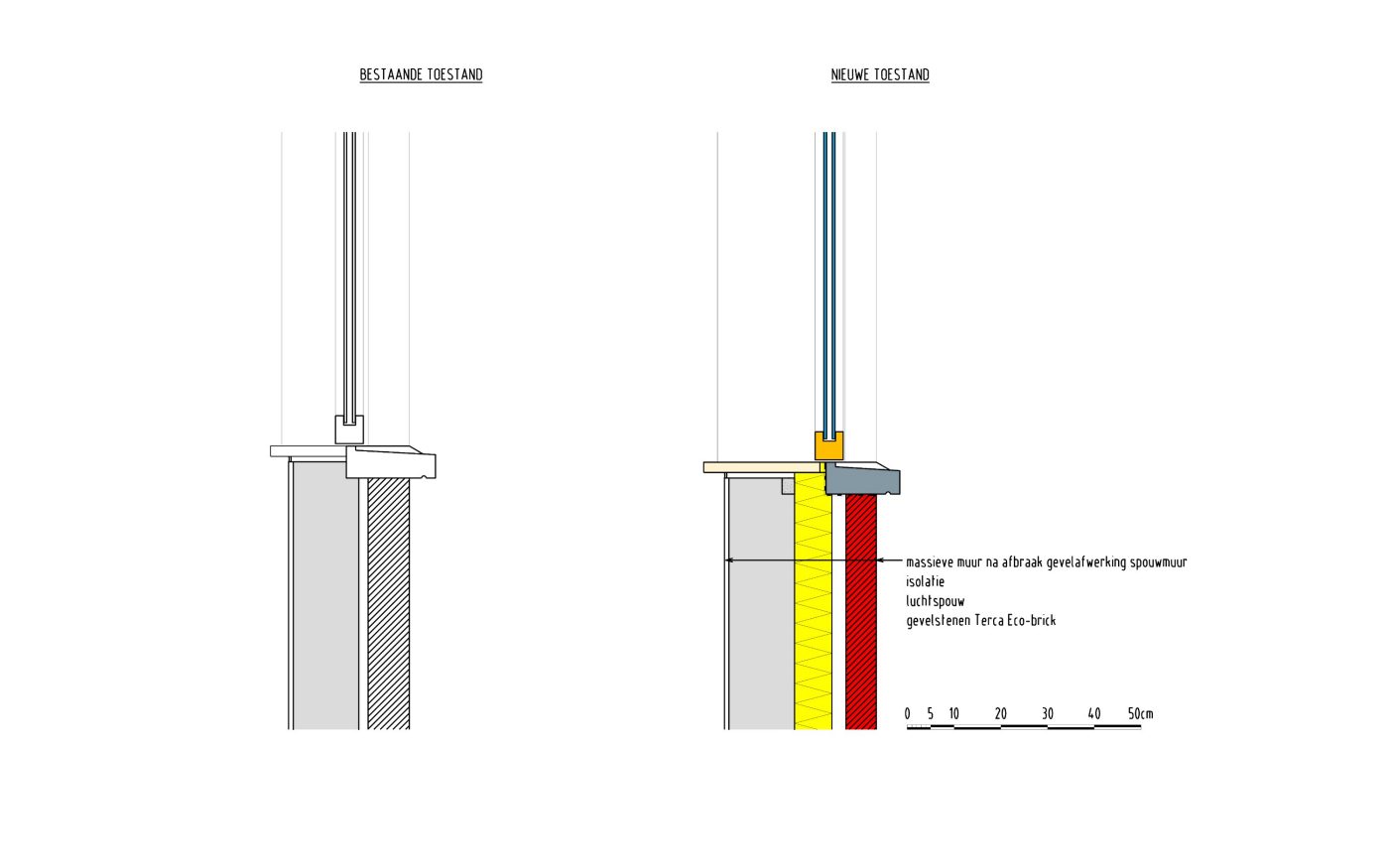

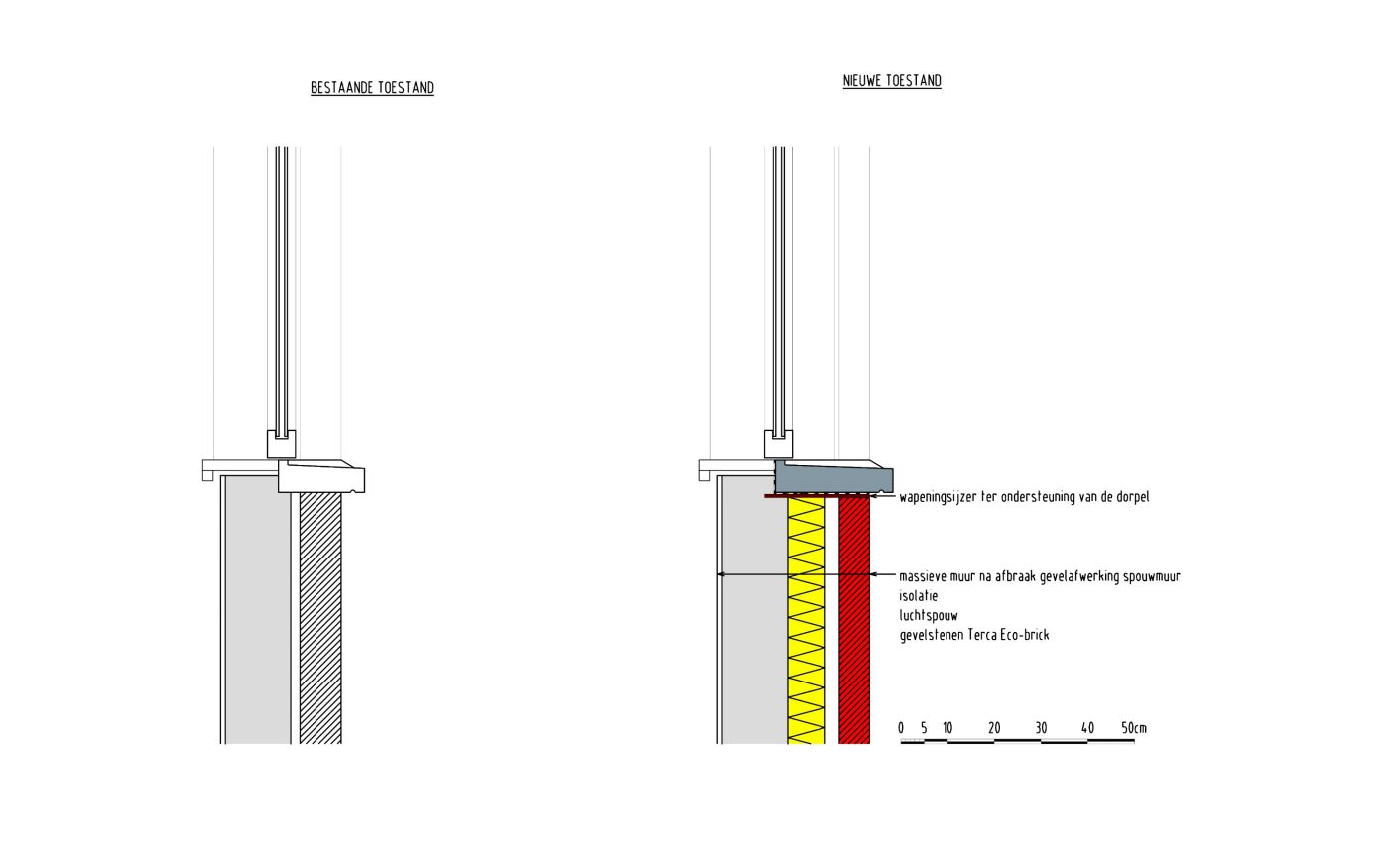

4.2.2. Behoud, onderaansluiting

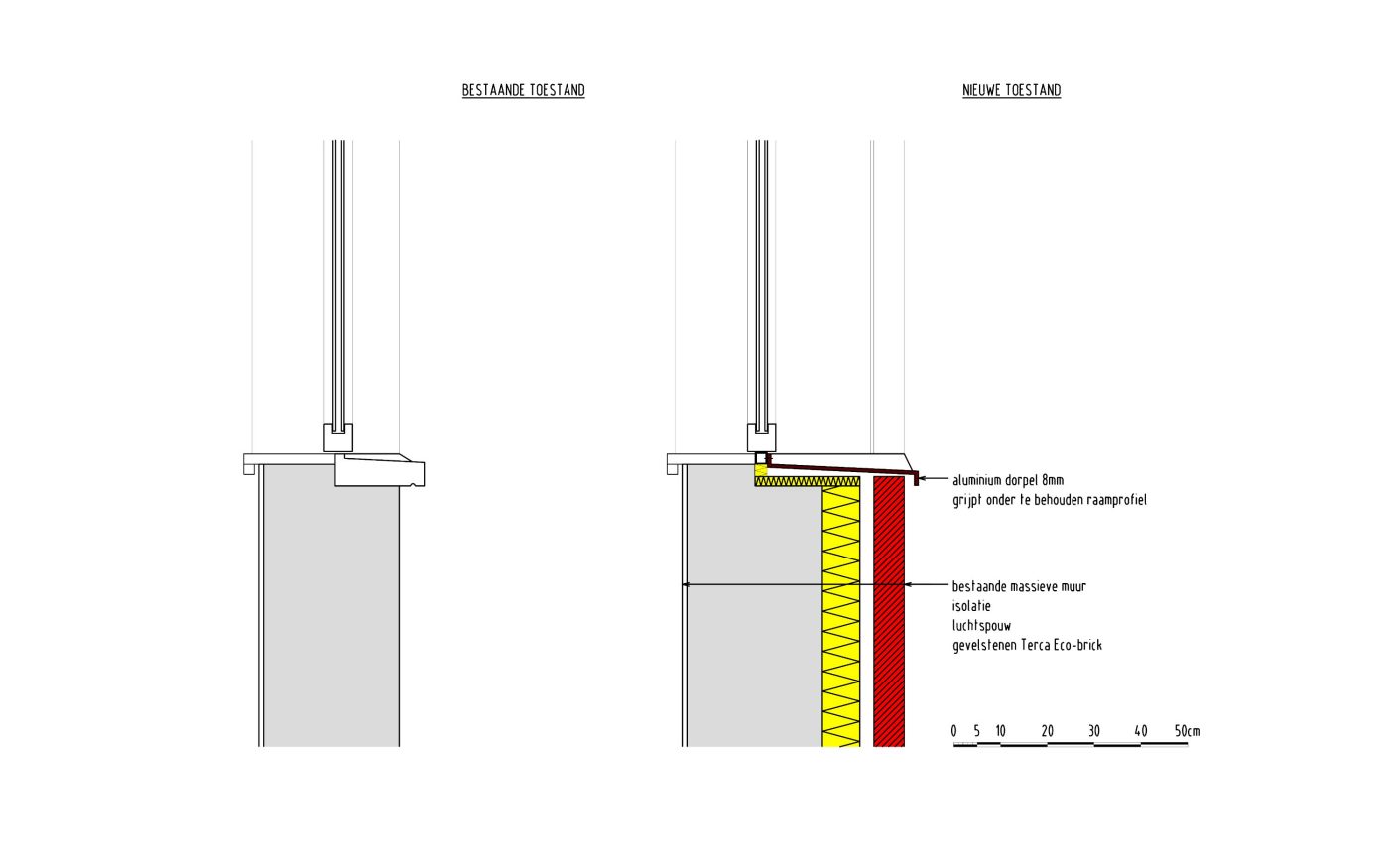

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken. Deze oplossing is uitgewerkt met een alu dorpel om een beperkte isolatie te kunnen plaatsen. Het bestaande raam steunt niet op de dorpel. Dit is in overeenstemming met de aanbevelingen van de STS 52 art. 6.2.3.1 (2005) en de TV 188 (1993). Indien het raam toch op de bestaande dorpel zou steunen, dienen tijdelijke maatregelen genomen om de stabiliteit van het raam niet in gedrang te brengen.

Terug naar boven.

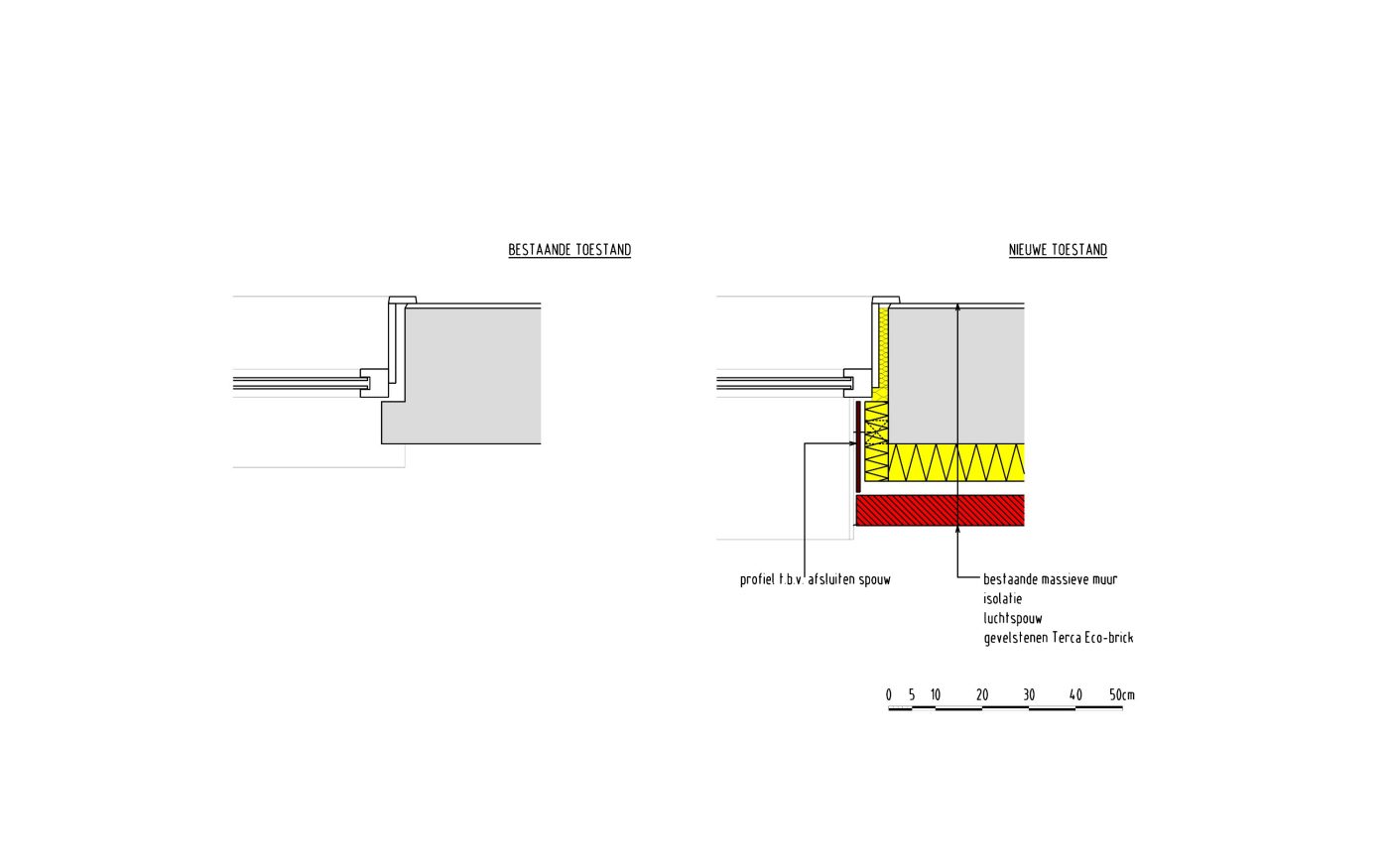

4.2.3. Behoud, zijaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken.

Terug naar boven.

4.3. Massieve muur, na afbraak gevelafwerking spouwmuur

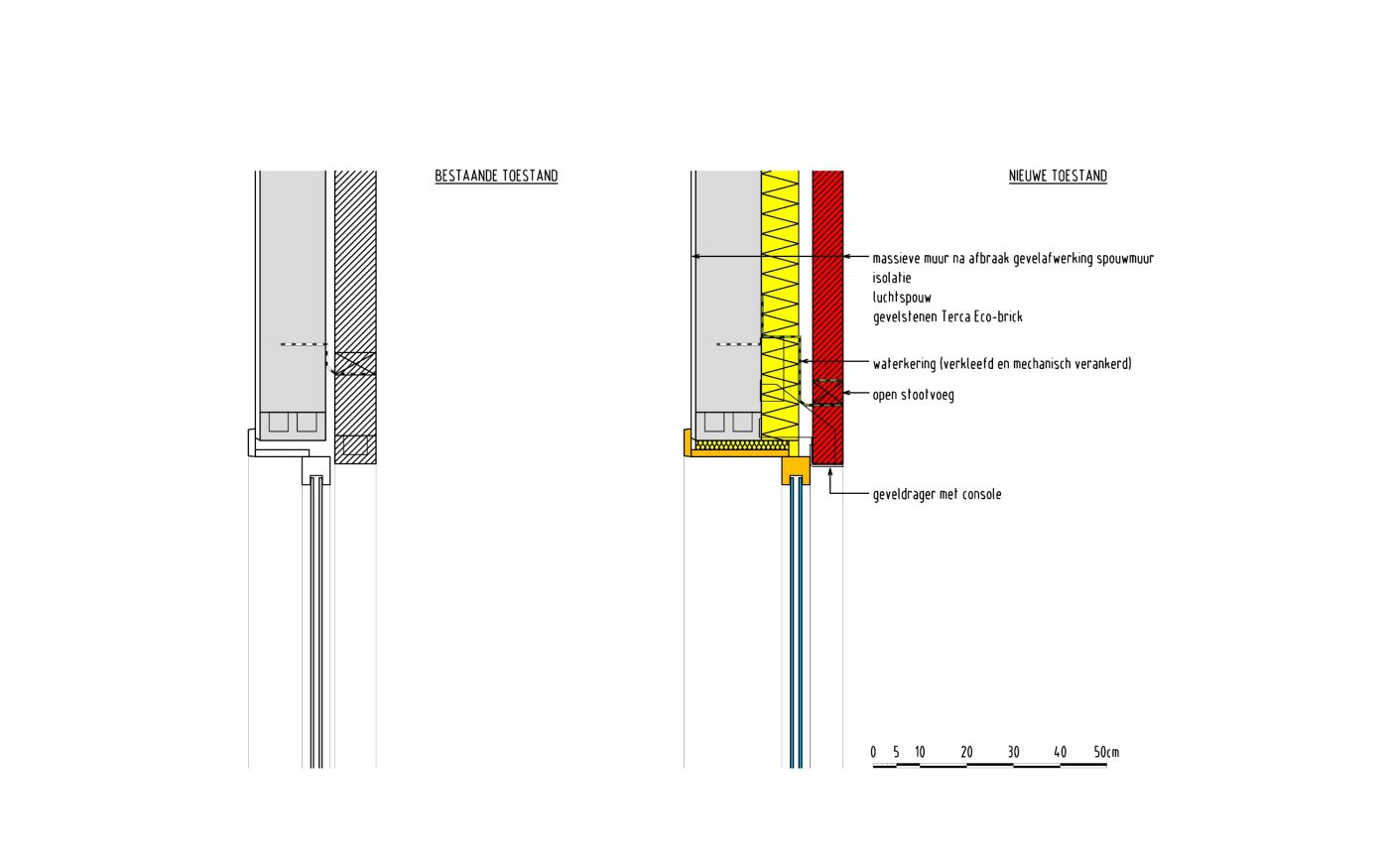

4.3.1. Behoud, bovenaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken.

Terug naar boven.

4.3.2. Behoud, onderaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken. Een dorpel in aluminium is eveneens mogelijk en laat toe een thermische onderbreking te plaatsen. Het bestaande raam steunt niet op de dorpel. Dit is in overeenstemming met de aanbevelingen van de STS 52 art. 6.2.3.1 (2005) en de TV 188 (1993). Indien het raam toch op de bestaande dorpel zou steunen, dienen tijdelijke maatregelen genomen om de stabiliteit van het raam niet in gedrang te brengen.

Terug naar boven.

4.3.3. Behoud, zijaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken.

Terug naar boven.

5. Deuraansluiting

5.1. Massieve muur en massieve muur, na afbraak gevelafwerking spouwmuur

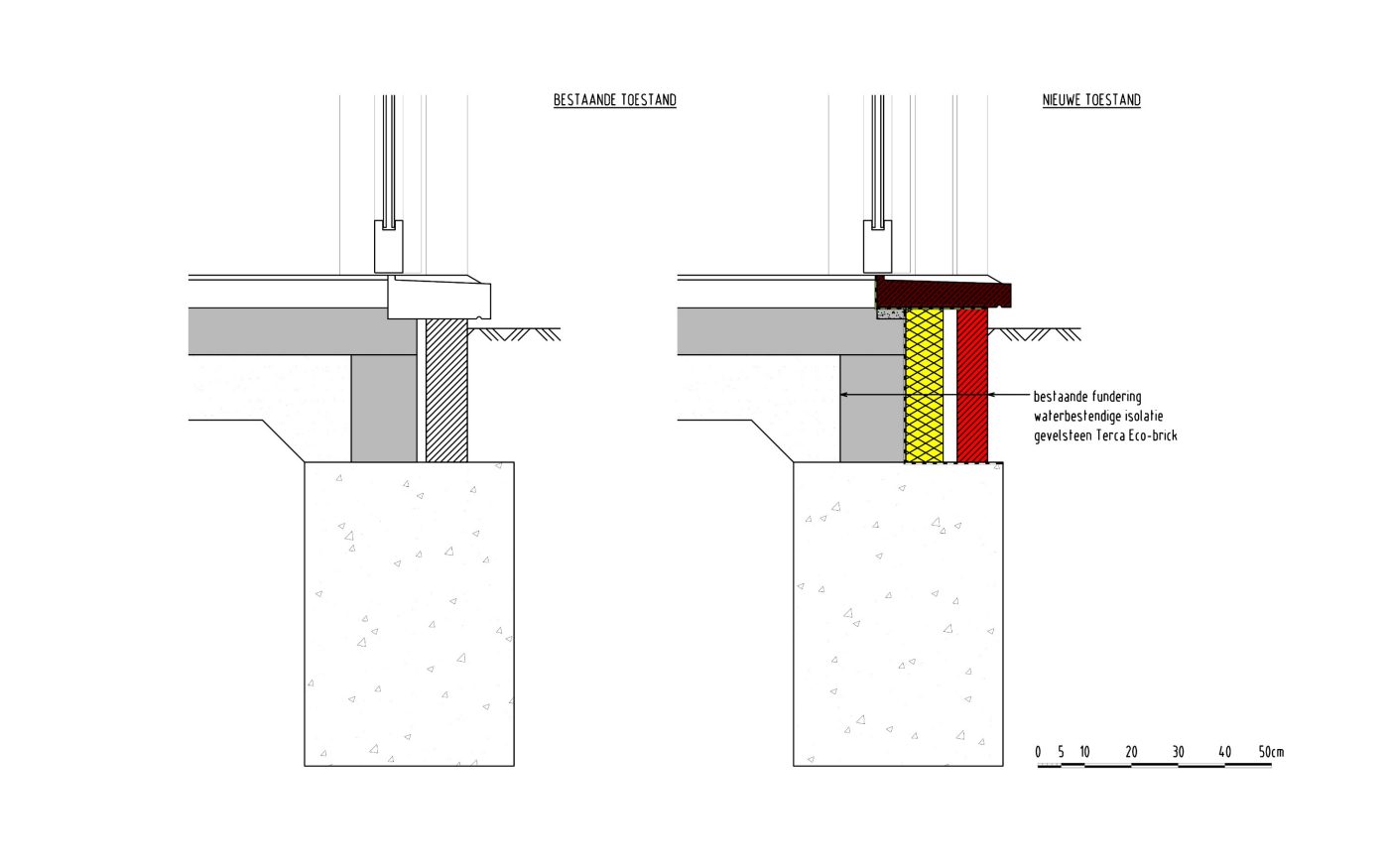

5.1.1. Nieuw, onderaansluiting

De spouw onder de dorpel kan ook volledig gevuld zijn.

Terug naar boven.

5.2. Massieve muur

5.2.1. Behoud, onderaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken. De spouw onder de dorpel kan ook volledig gevuld zijn.

Terug naar boven.

5.3. Massieve muur, na afbraak gevelafwerking spouwmuur

5.3.1. Behoud, onderaansluiting

Scherm het te behouden schrijnwerk voldoende af tijdens de afbraakwerken. De spouw onder de dorpel kan ook volledig gevuld zijn.

Terug naar boven.
