      Constructie met gevelbekleding

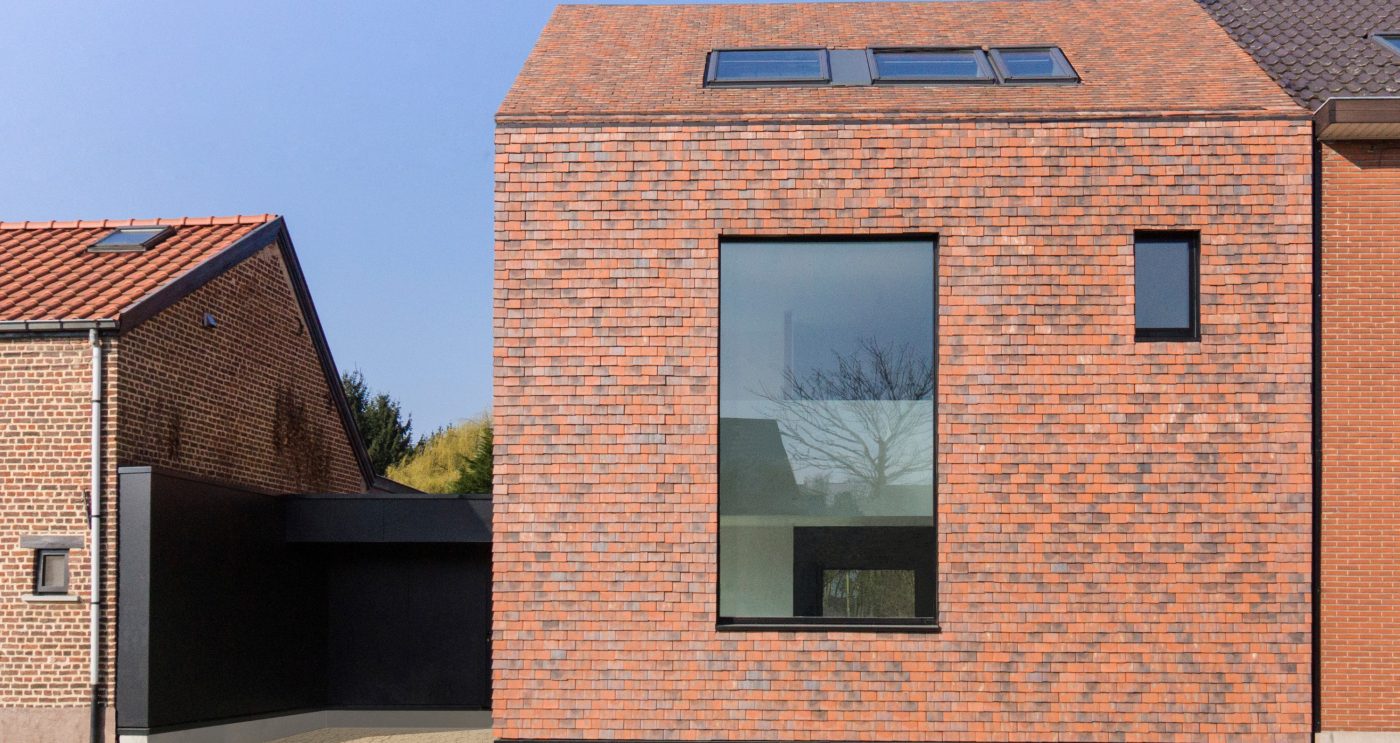

      Constructie met gevelbekleding

      Constructie van een gevel met keramische dakpannen

      Een gevelbekleding met keramische dakpannen combineert een tijdloze uitstraling met een duurzame en technisch doordachte gevelopbouw. Dankzij hun lange levensduur, kleurvastheid, vorstbestendigheid en beperkte onderhoudsbehoefte zijn kleidakpannen een betrouwbare keuze voor zowel nieuwbouw als renovatie. Om deze voordelen optimaal te benutten, is een correcte uitvoering essentieel. Op deze pagina ontdekt u hoe een gevelbekleding met kleidakpannen wordt opgebouwd, welke onderstructuren mogelijk zijn en waarop u moet letten bij de plaatsing, de verankering en de afwerking met specifieke hulpstukken. Zo bent u zeker van een duurzame en technisch correcte gevel.

      Isolatie

      In de meeste gebouwen vormen de muren, na het dak, één van de belangrijkste bronnen van warmteverlies. De correcte isolatie ervan mag men dus zeker niet uit het oog verliezen. Zo ook bij gevelbekleding, waarbij men het grote voordeel heeft dat men zowel bij nieuwbouw als renovatie kan (na-)isoleren aan de buitenzijde middels één doorlopend isolatieschild. Zo worden koudebruggen tot een minimum herleid.

      Om de isolatie te kunnen aanbrengen heeft men nood aan een zelfdragende houten of aluminium draagstructuur.

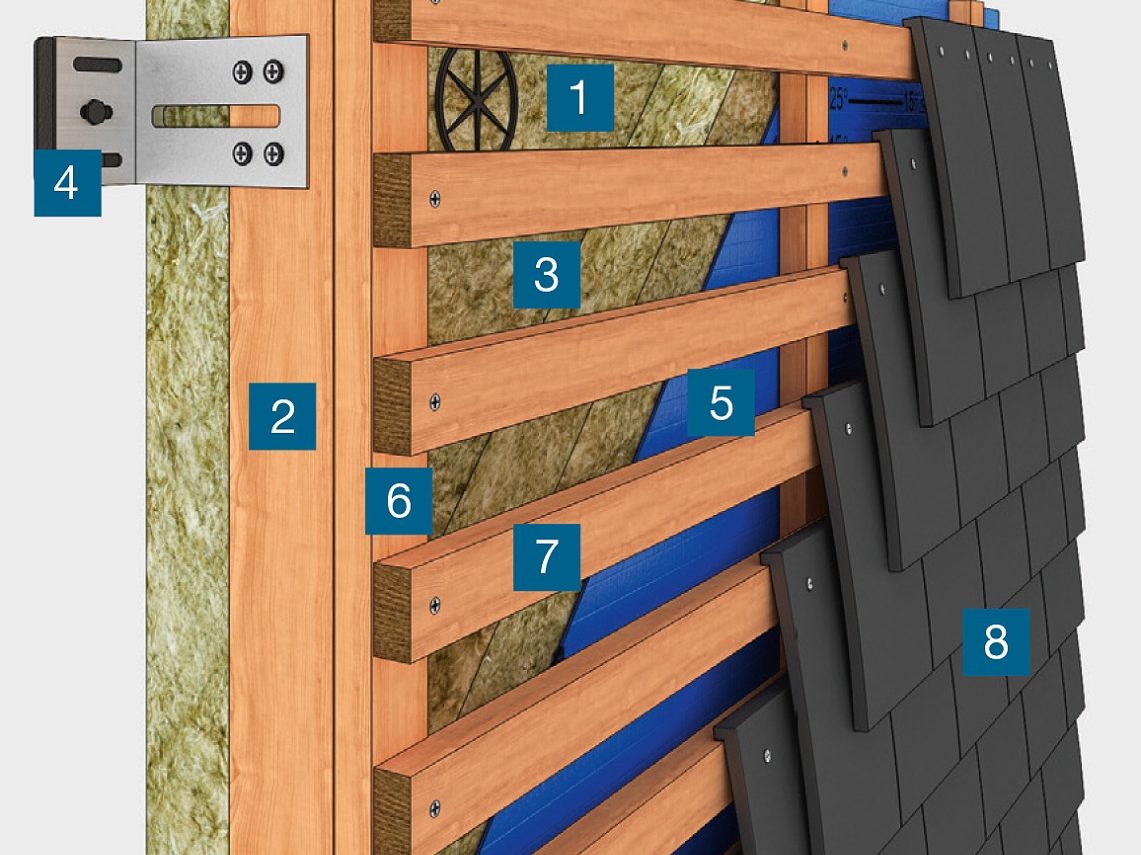

      Composition ossature en bois avec une isolation douce

      Draagstructuur bij zachte isolatie

      Zachte isolatie

      Indien men zachte isolatie wil aanbrengen in één doorlopende laag, kan men gebruik maken van een beugel in verzinkt staal of inox waaraan de verticale houten draagstructuur (minimaal 50 x 50 mm) wordt bevestigd. De ruimte tussen de verticale draagstructuur kan eveneens aangewend worden om bijkomend te isoleren.

      Daarop brengt men dan een Fleece (Plus) regenscherm aan om enerzijds uitzakken van de isolatie tegen te gaan en anderzijds de isolatie te beschermen tegen eventueel water dat via de pannen naar binnen zou kunnen komen.

      Op deze houten draagstructuur worden dan tengellatten geplaatst met een minimale dikte van 15 mm en panlatten waarvan de sectie afhankelijk is van de afstand tussen de verticale houten draagstructuur. Om het contact met het binnenspouwblad zoveel mogelijk te vermijden, kan men tussen de beugel en het binnenspouwblad een vulplaatje aanbrengen dat dienst doet als thermische onderbreking.

      We adviseren om een luchtscherm aan te brengen tussen binnenspouwblad en isolatie, om de constructie zo luchtdicht mogelijk af te werken.

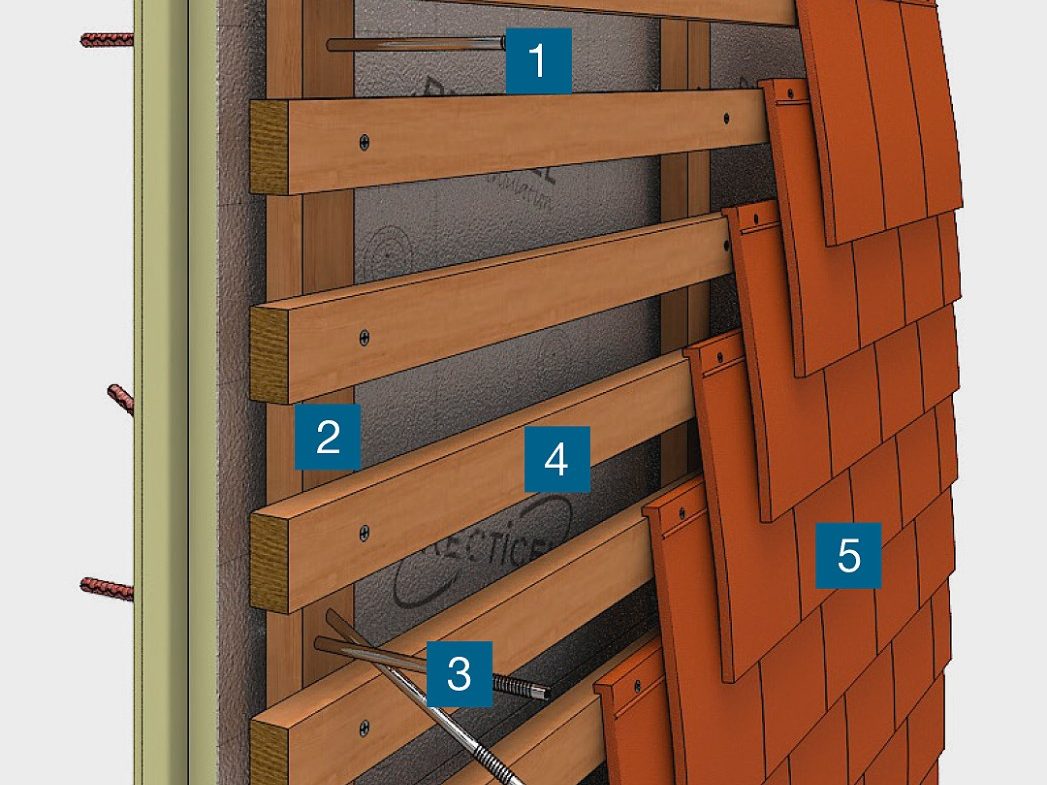

      Drawing of a cladding construction with roof tiles and hard insulation plates

      Draagstructuur bij harde isolatie

      Harde isolatie

      Indien men harde isolatie wil aanbrengen in één doorlopende laag, kan men gebruik maken van speciale regelschroeven. Deze schroeven werden speciaal ontwikkeld om een zelfdragende houten draagstructuur aan te brengen nadat het doorlopend isolatieschild is geplaatst. In de eerste plaats worden horizontale schroeven aangebracht voor een basisbevestiging van de verticale draagstructuur. Op deze manier kan de gevel zeer snel en eenvoudig worden uitgelijnd. Daarna worden schuine schroeven onder een hoek van 30° bijgeplaatst om de eindstabiliteit van de structuur te verzekeren.

      Andere voordelen van een met kleipannen afgewerkte gevel zijn de kleurstabiliteit, de mooie patine, de brandveiligheid en het gemak van onderhoud. Wordt de gevelbekleding beschadigd, dan is die makkelijk te herstellen, simpelweg door het vervangen van een aantal pannen.

      Naast het gebruik van gevelbekledingen met kleipannen voor het na-isoleren, kan deze methode uiteraard ook in nieuwbouwprojecten worden toegepast.

      Een aantal opmerkelijke referenties zijn de gebouwen van Oxfam Wereldwinkels in Gent, het Centrum voor duurzaam wonen en bouwen van de provincie Antwerpen in Westerlo en het hoofdkantoor van WWF Nederland in Zeist.

      Regendichtheid

      De eerste, fundamentele functie van een gevelbekleding is het regendicht maken van de woning met een keramische, verluchte buitenschil. In het gevelbekleding segment is de kans op waterinfiltratie quasi nul door de zeer steile hellingshoek (90°). Vandaar dat in dat geval de stabiliteit en opbouw van de constructie een belangrijkere rol speelt dan de regendichtheid.

      Verankering van kleipannen bij gevelbekleding

      Verankering of mechanische bevestiging is in vele gevallen noodzakelijk en mag niet over het hoofd worden gezien. We worden immers steeds meer geconfronteerd met stormen die gepaard gaan met hoge windsnelheden. Een misvatting is dat hierbij de pannen zelf in staat moeten zijn om deze natuurkrachten op te vangen. Volgens de TV 240 van het WTCB, dient elke pan in geval van gevelbekleding 2x te worden bevestigd.



      Specifieke hulpstukken voor gevelbekleding

      Alle mogelijke details kunnen afgewerkt worden met keramische hulpstukken of met een ander materiaal volgens het beoogde effect. wienerberger heeft hiervoor een enorm gamma aan hulpstukken. Enkele daarvan zijn specifiek ontwikkeld voor gevelbekleding. Deze kunt u terugvinden bij elke collectie.



      Veelgestelde vragen over de constructie van een gevel met keramische dakpannen

      Hoe is een gevel met keramische dakpannen opgebouwd?

      Een gevel met keramische dakpannen bestaat uit een draagconstructie, isolatie, een waterkerende en dampopen folie, een geventileerde luchtspouw, een onderstructuur en de keramische dakpannen. De exacte opbouw is afhankelijk van de gekozen gevelconstructie en de geldende technische voorschriften.

      Waarom is een geventileerde gevelconstructie belangrijk?

      De geventileerde luchtspouw achter de gevelbekleding voert eventueel binnengedrongen vocht af en zorgt ervoor dat de constructie kan drogen. Dit draagt bij aan de duurzaamheid en de goede werking van de gevel.

      Hoe worden keramische dakpannen aan de gevel bevestigd?

      Keramische dakpannen worden mechanisch bevestigd volgens de plaatsingsvoorschriften van het gekozen gevelsysteem. De bevestigingswijze en de benodigde verankeringen verschillen naargelang het type dakpan en de toepassing.

      Waarom zijn keramische hulpstukken belangrijk?

      Keramische hulpstukken zorgen voor een kwalitatieve afwerking van onder meer buitenhoeken, aansluitingen en andere detailleringen. Ze dragen bij aan zowel de technische prestaties als de uitstraling van de gevel.

      Welke verankering is nodig voor gevelbekleding met keramische dakpannen?

      De vereiste verankering hangt af van verschillende factoren, zoals het type dakpan, de gebouwhoogte, de windbelasting en de gekozen onderstructuur. Volg steeds de plaatsingsvoorschriften van het gevelsysteem.
