      Aansluitingsmodule dakdoorvoerpan

      Op een snelle en correcte manier de afvoer van bijvoorbeeld de dampkap aansluiten met een doeltreffend systeem voor alle collecties uit onze productiesite van Pottelberg.

      Zonder de Koramic aansluitingsmodule was het vroeger een hele karwei om op een snelle en correcte manier de aansluiting te realiseren van de afvoer van bijvoorbeeld de dampkap. Daarom ontwikkelde Koramic voor alle Pottelberg-modellen een uiterst doeltreffend systeem. De aansluitingsmodule garandeert de afvoer van damp en zorgt er ook voor dat het keramische kapje correct wordt verankerd, al dan niet met reductorstuk.

      Tips bij het plaatsen van de aansluitingsmodule dakdoorvoerpan

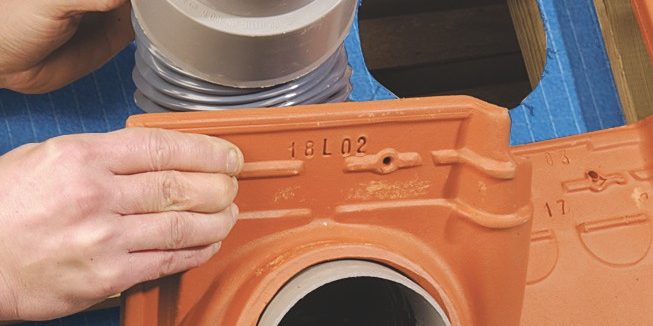

      Koramic ventilation module - step 1
      Stap 1

      Steek de module en de reductor in de doorvoerpan zodat de bovenste rand ongeveer 5 mm uit de doorvoerpan steekt.

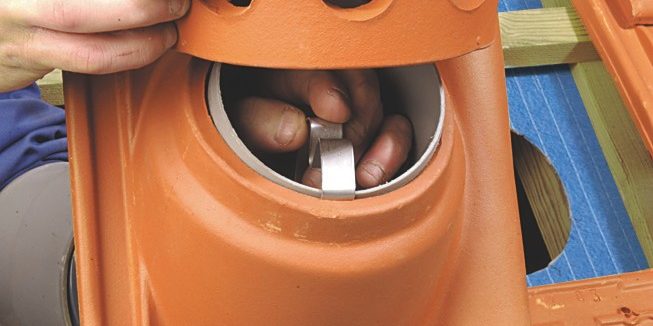

      Koramic ventilation module - step 2
      Stap 2

      Steek vervolgens de verbindingsklemmen voor de doorvoermodule.

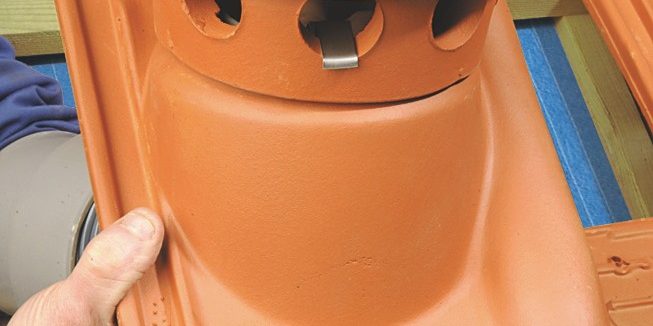

      Koramic ventilation module - step 3
      Stap 3

      Plaats het kapje op de doorvoerpan en maak de verbindingsklemmen vast.

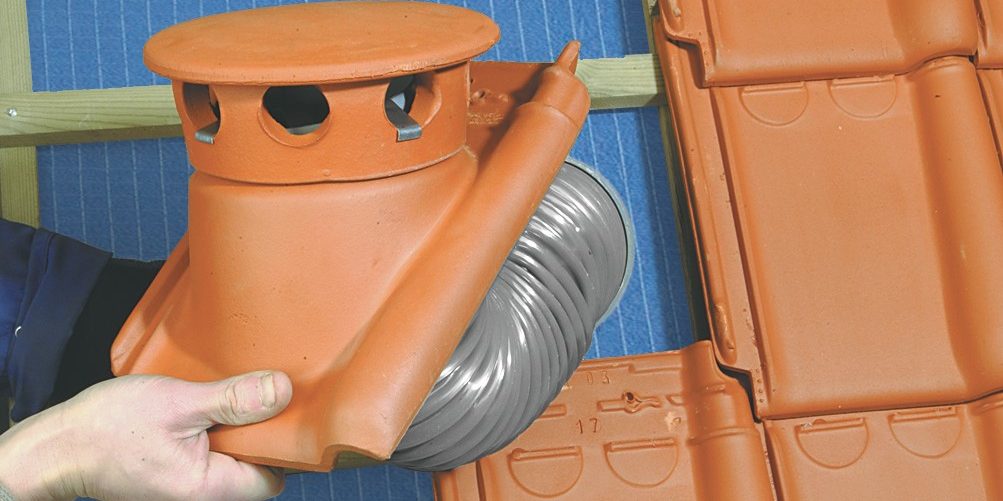

      Koramic ventilation module - step 4
      Stap 4

      Plaats de doorvoerpan met het kapje op het dak.

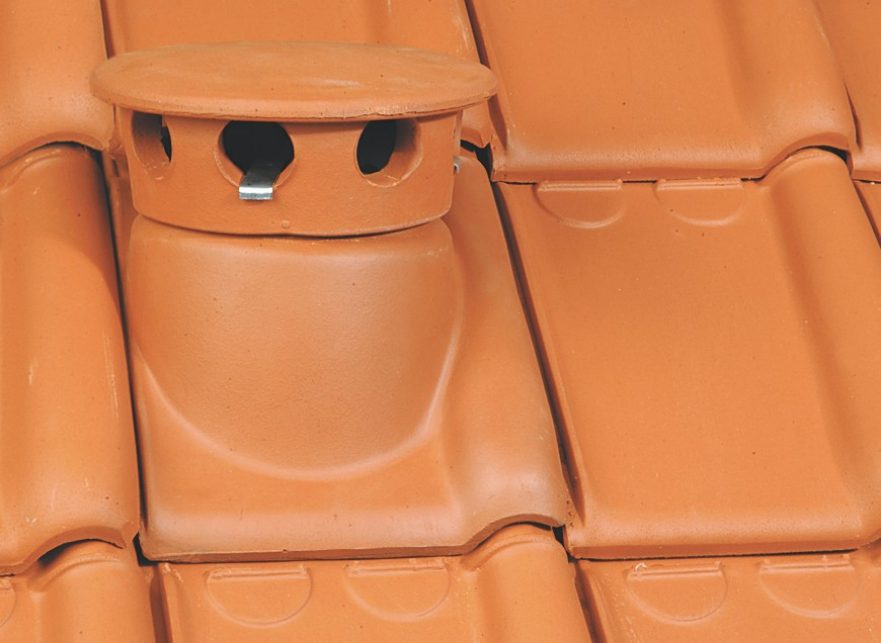

      Dakdoorvoerpan
      Aansluitingsmodule dakdoorvoerpan - stap 5

      Kenmerken van de Koramic doorvoerpan

      • Perfecte aansluiting tussen dakdoorvoerpan en afvoerpijp
      • Stevige verankering van module aan keramisch kapje met 3 roestvrij stalen klemmen
      • Reductorstuk (70 mm diameter)
      • Toepasbaar op de collecties uit onze productiesite van Pottelberg:
                    Oude Pottelbergse Pan 451
                    Stormpannen 44 en 993
                    Tegelpannen 301 , Plato en Rustica
                    Vlaamse Pan 401
      • Ook verkrijgbaar in kit: complete dakdoorvoerpan met aansluitingsmodule (ook voor Tegelpan 301)
      • Ontluchtingsdiameter: 100 mm
      Meer info over de aansluitingsmodule dakdoorvoerpan
